6.1.1 Hallintalaitteiden sijainnit

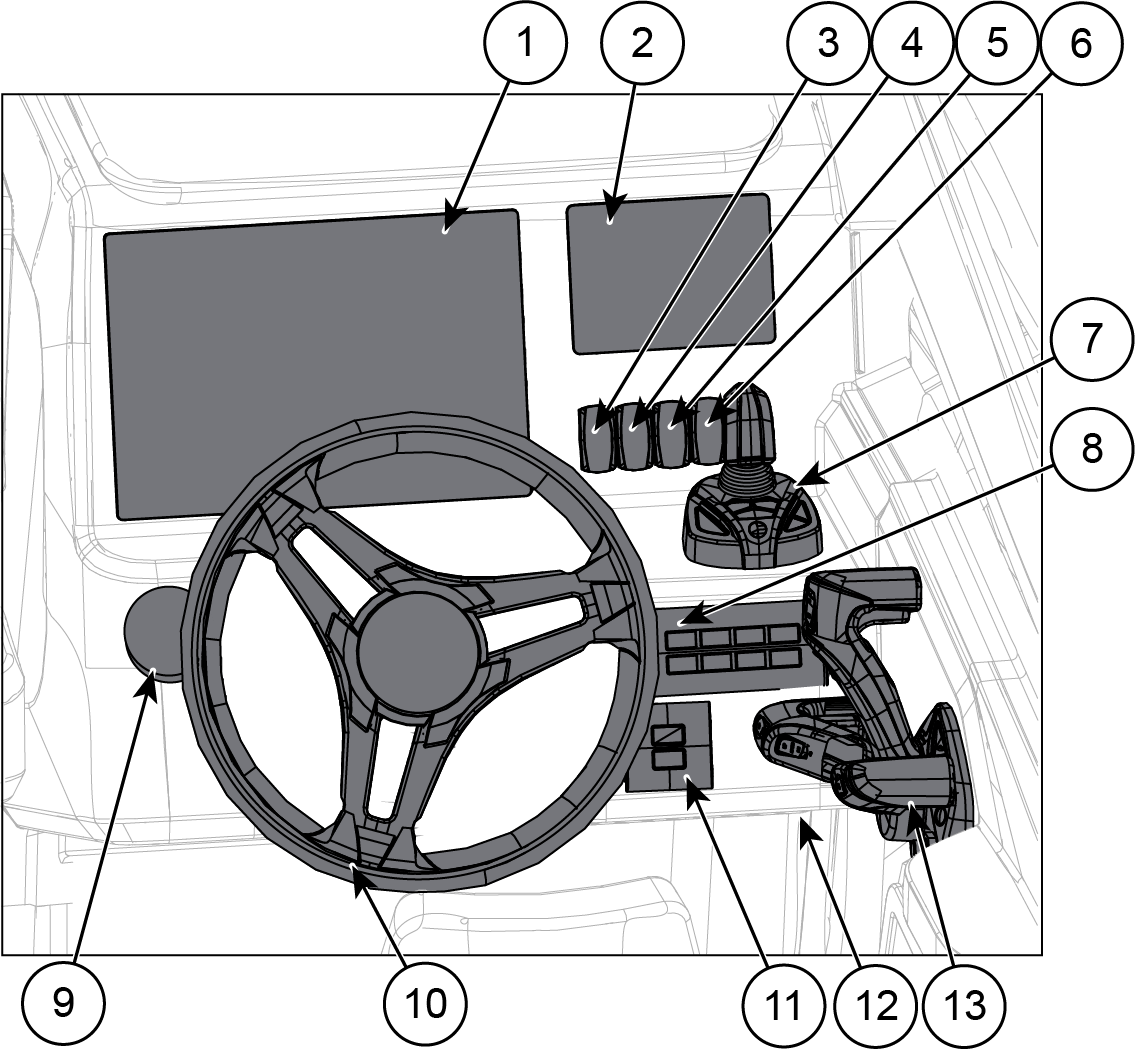

Kuva 1. Yamarin 63 DC/BR ohjauspisteen hallintalaitteet
1 | Yamarin Q | 8 | Autopilotin ohjauspaneeli |
2 | CL-5-kosketusnäyttö | 9 | Trimmitasojen joystick-ohjain |
3 | Kansivalojen kytkin | 10 | Ohjauspyörä |
4 | Kulkuvalojen kytkin | 11 | Virta- ja käynnistyspainikkeet |
5 | Pilssipumpun kytkin | 12 | USB-liitäntä |
6 | Tuulilasinpyyhinten kytkin | 13 | Kaukohallintalaite ja hätäkatkaisin |
7 | Ohjauksen joystick-ohjain |
