9.2.1 Beskrivning av strömbrytare och säkringar

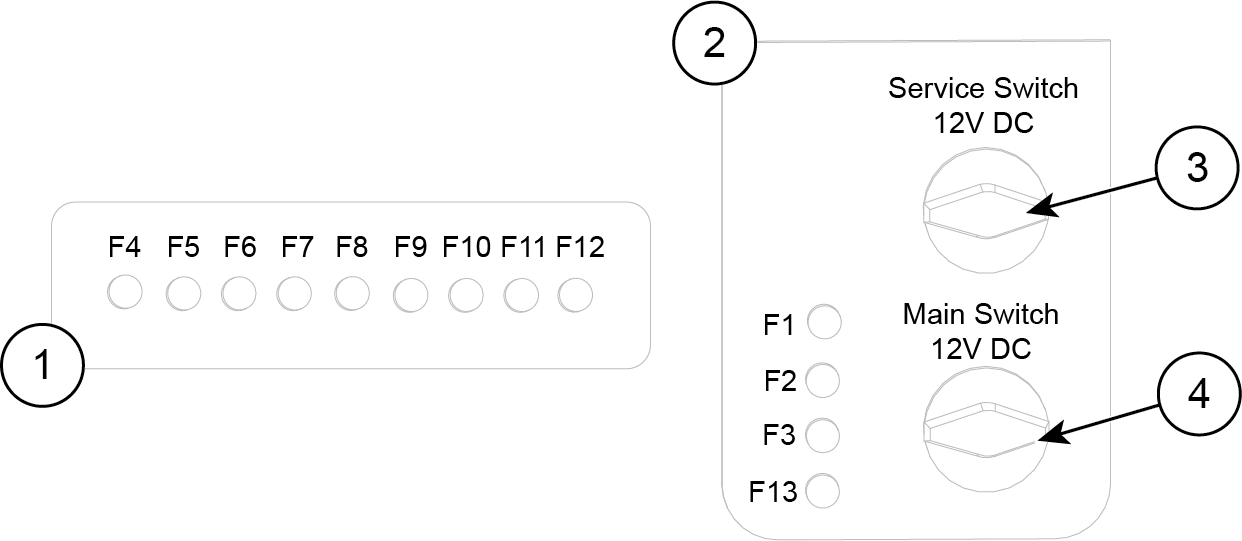

Figur 1. Yamarin 63 DC/BR huvudströmbrytare och säkringspanel
| 1 |
Extra säkringspanel |
F6 |
12 V-uttag |
15 A |
|
| 2 |
Huvudströmbrytare och säkringspanel |
F7 |
Länspump manuell användning |
10A |
|
| 3 |
Huvudströmbrytare service |
F8 |
Vindrutetorkare |
10 A |
|
| 4 |
Huvudströmbrytare motor |
F9 |
Extra |
10 A |
|
| F1 |
Länspump |
10 A |
F10 |
NMEA |
3 A |
| F2 |
Huvudsäkring |
30 A |
F11 |
Fishfinder |
10 A |
| F3 |
Kylskåp |
15 A |
F12 |
Extra |
10 A |
| F4 |
Trimroder |
25 A |
F13 |
Yamarin Q |
5 A |
| F5 |
Belysning |
5 A |
