9.2.1 Beschreibung der Schalter und Sicherungen

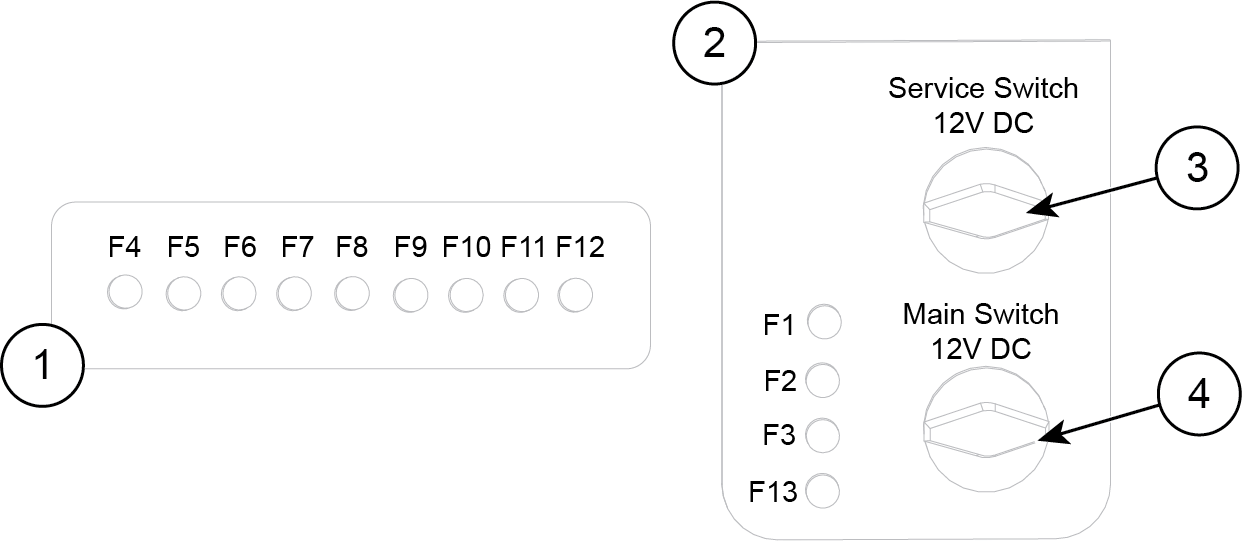

Abbildung 1. Yamarin 63 DC/BR Hauptschalter und Sicherungspanel
| 1 |
Zusätzliches Sicherungspanel |
F6 |
12-V-Steckdose |
15 A |
|
| 2 |
Hauptschalter und Sicherungspanel |
F7 |
Manuelle Bilgenpumpe |
10A |
|
| 3 |
Wartung des Hauptschalters |
F8 |
Windschutzscheibenwischer |
10 A |
|
| 4 |
Hauptschalter Motor |
F9 |
Extra |
10 A |
|
| F1 |
Bilgenpumpe |
10 A |
F10 |
NMEA |
3 A |
| F2 |
Hauptsicherung |
30 A |
F11 |
Fishfinder |
10 A |
| F3 |
Kühlschrank |
15 A |
F12 |
Extra |
10 A |
| F4 |
Trimmklappen |
25 A |
F13 |
Yamarin Q |
5 A |
| F5 |
Lichter |
5 A |
