10.3 Emplacement des équipements de vidange

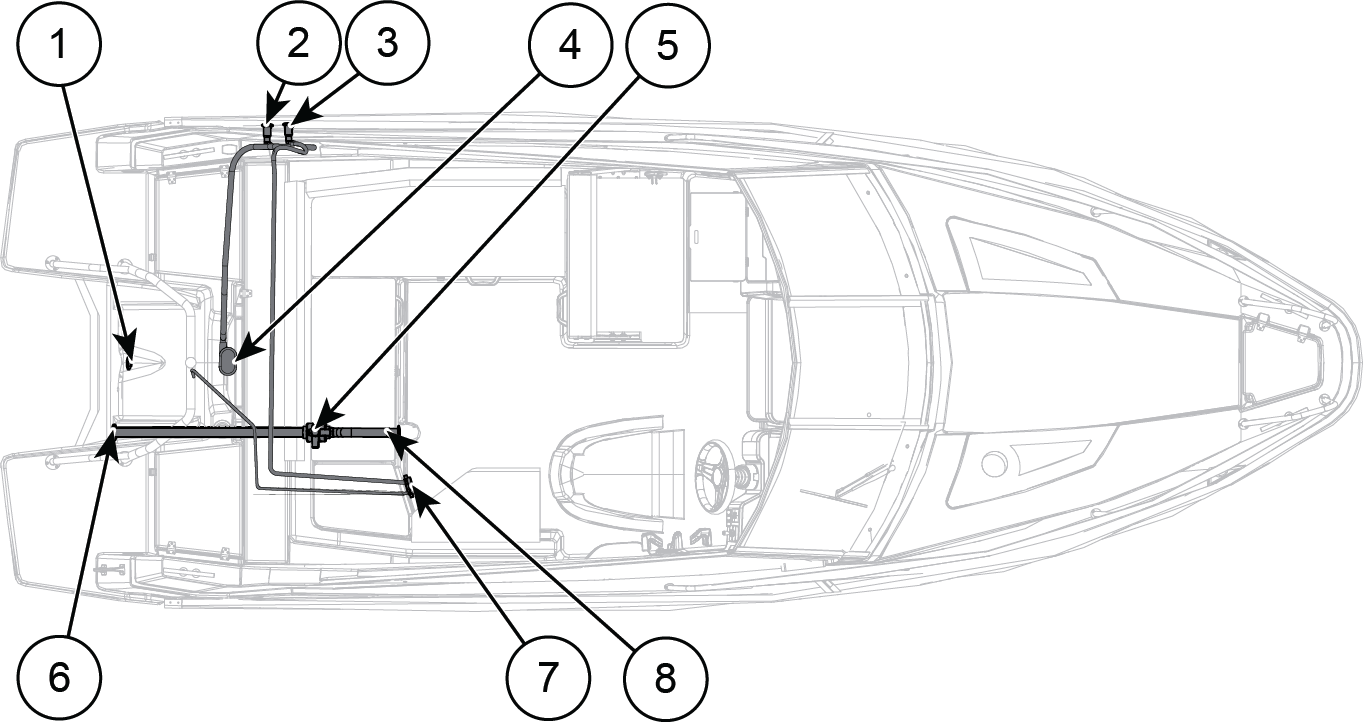

Figure 1. Yamarin 63 DC - Pompes et vidange de cale
1 | Bouchon arrière | 5 | Robinet d'arrêt d'évacuation des eaux de pluie |
2 | Pompe électrique de cale à travers le raccord | 6 | Volet d'obturation |
3 | Pompe manuelle de cale à travers le raccord | 7 | Pompe manuelle de cale |
4 | Pompe électrique de cale et interrupteur à flotteur | 8 | Évacuation de l'eau de pluie par le raccord |
Les mêmes lieux s'appliquent à Yamarin 63 BR.
