10.1 Emplacement des équipements de vidange

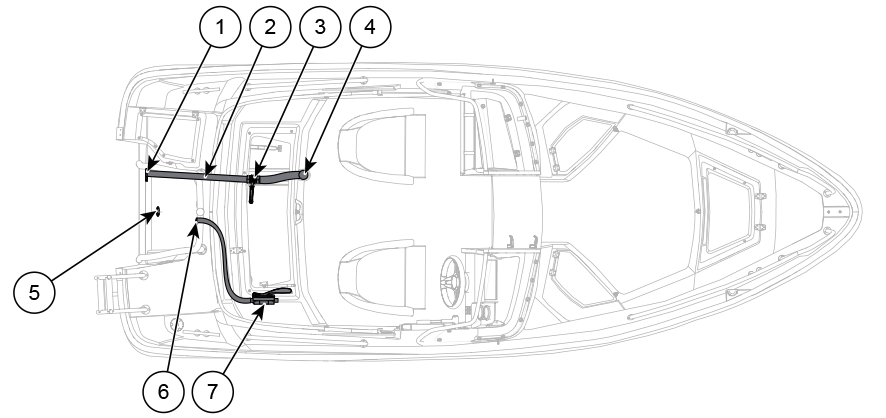

Figure 1. Yamarin 50 BR - Pompes et vidange de cale
1 |
Volet d'obturation | 5 | Bouchon arrière |
2 |
Tuyau d'évacuation des eaux de pluie | 6 | Pompe manuelle de cale à travers le raccord |
3 |
Robinet d'arrêt d'évacuation des eaux de pluie | 7 | Pompe manuelle de cale |
4 |
Évacuation de l'eau de pluie par le raccord |
