6.1.1 Kontrollenhetenes plasseringer

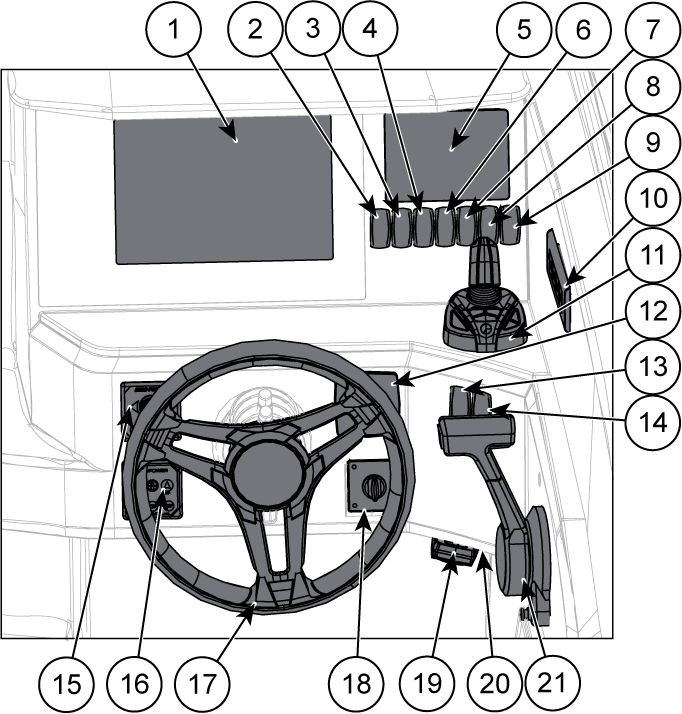

Figur 1. Yamarin 67 DC styrestasjonskontroller
1 | Yamarin Q | 12 | Joystick for kontroll av trimplan |
2 | Vannpumpebryter | 13 | Signalhornbryter |
3 | Strømbryter for kjøleskap | 14 | Undervannslysbryter |
4 | Bryter for venstre frontrutevisker | 15 | Kontrollpanel for ankervinsj |
5 | CL-5-berøringsskjerm | 16 | Kontrollpanel for baugpropell |
6 | Bryter for høyre frontrutevisker | 17 | Ratt |
7 | Lensepumpebryter | 18 | Strøm- og startknapper |
8 | Dekkslysbryter | 19 | Fjernkontroll for ankervinsj og baugpropell |
9 | Bryter for posisjonslanterner | 20 | USB-kontakt |
10 | Autopilot-kontrollpanel | 21 | Fjernkontroll og nødbryter |
11 | Manøvreringsjoystick |
