10.3 Standorte der Entwässerungstechnik

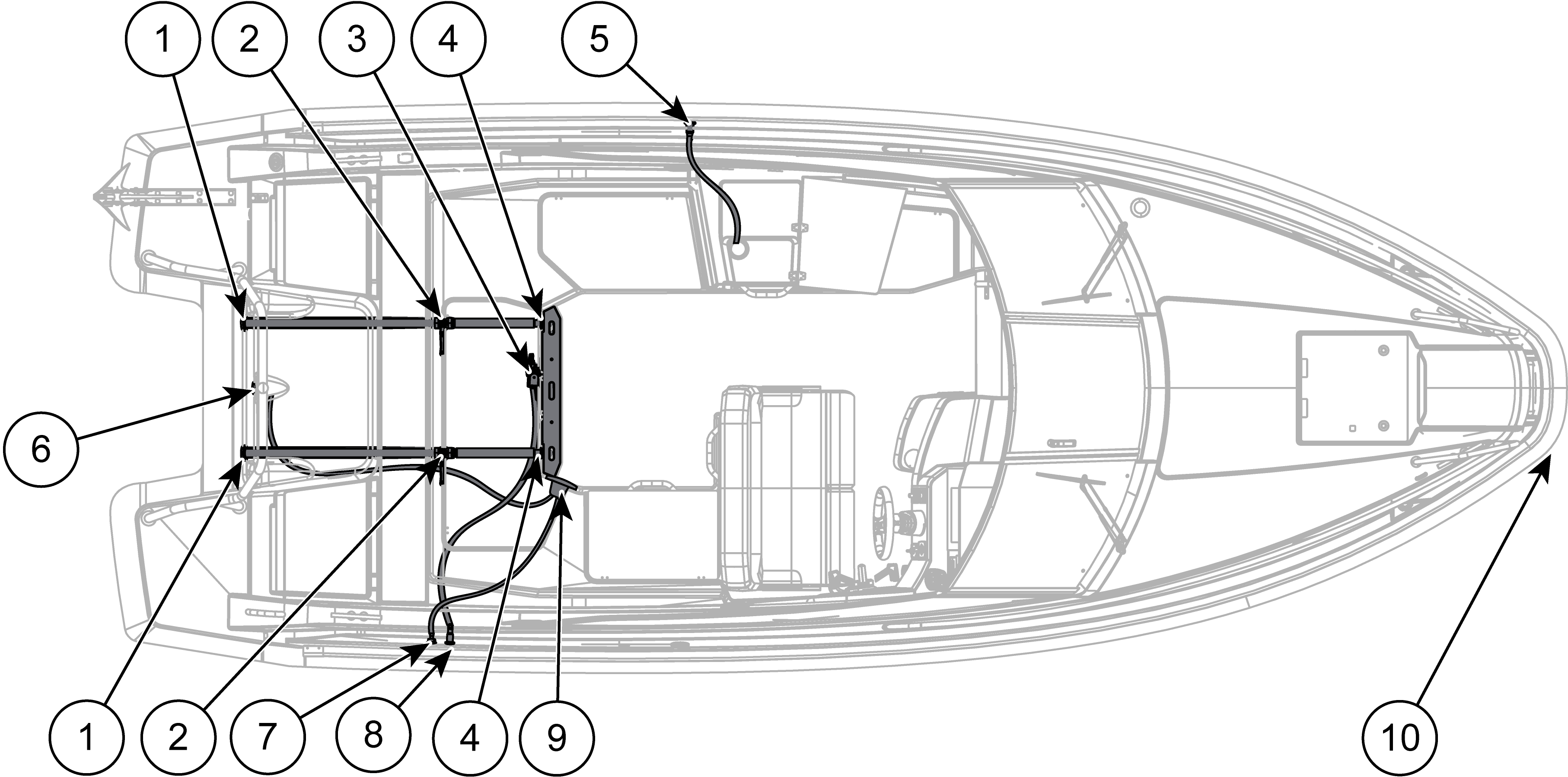

Abbildung 1. Yamarin 67 DC Bilgenpumpen und Entwässerung
1 | Absperrklappe | 6 | Heckstopfen |
2 | Absperrventil für den Regenwasserablauf | 7 | Manuelle Bilgepumpe durch Anschluss |
3 | Elektrische Bilgenpumpe und Schwimmerschalter | 8 | Elektrische Bilgenpumpe durch Anschluss |
4 | Regenwasserablauf durch Anschluss | 9 | Manuelle Bilgenpumpe |
5 | Pantry-Spüle Abfluss durch Anschluss | 10 | Seilbox-Entwässerung durch Anschluss |
