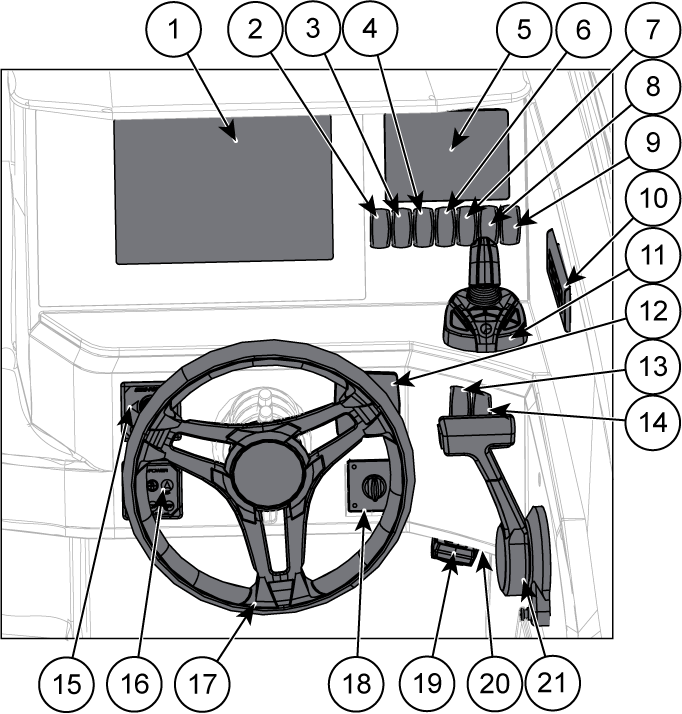

6.1.1 Emplacement des dispositifs de contrôle

1

Yamarin Q

12

Joystick de commande des flaps

2

Interrupteur de la pompe à eau

13

Interrupteur de l'avertisseur sonore

3

Interrupteur d'alimentation du réfrigérateur

14

Interrupteur d'éclairage sous-marin

4

Commutateur d'essuie-glace gauche

15

Panneau de commande du guindeau

5

Écran tactile CL-5

16

Panneau de commande du propulseur d'étrave

6

Commutateur d'essuie-glace de droite

17

Volant

7

Interrupteur de la pompe de cale

18

Boutons d'alimentation et de démarrage

8

Interrupteur des feux de pont

19

Guindeau et télécommande du propulseur d'étrave

9

Interrupteur des feux de navigation

20

Prise USB

10

Panneau de commande du pilote automatique

21

Télécommande et interrupteur d'arrêt d'urgence

11

Joystick de manœuvre
