9.5.1 Emplacement des équipements électriques

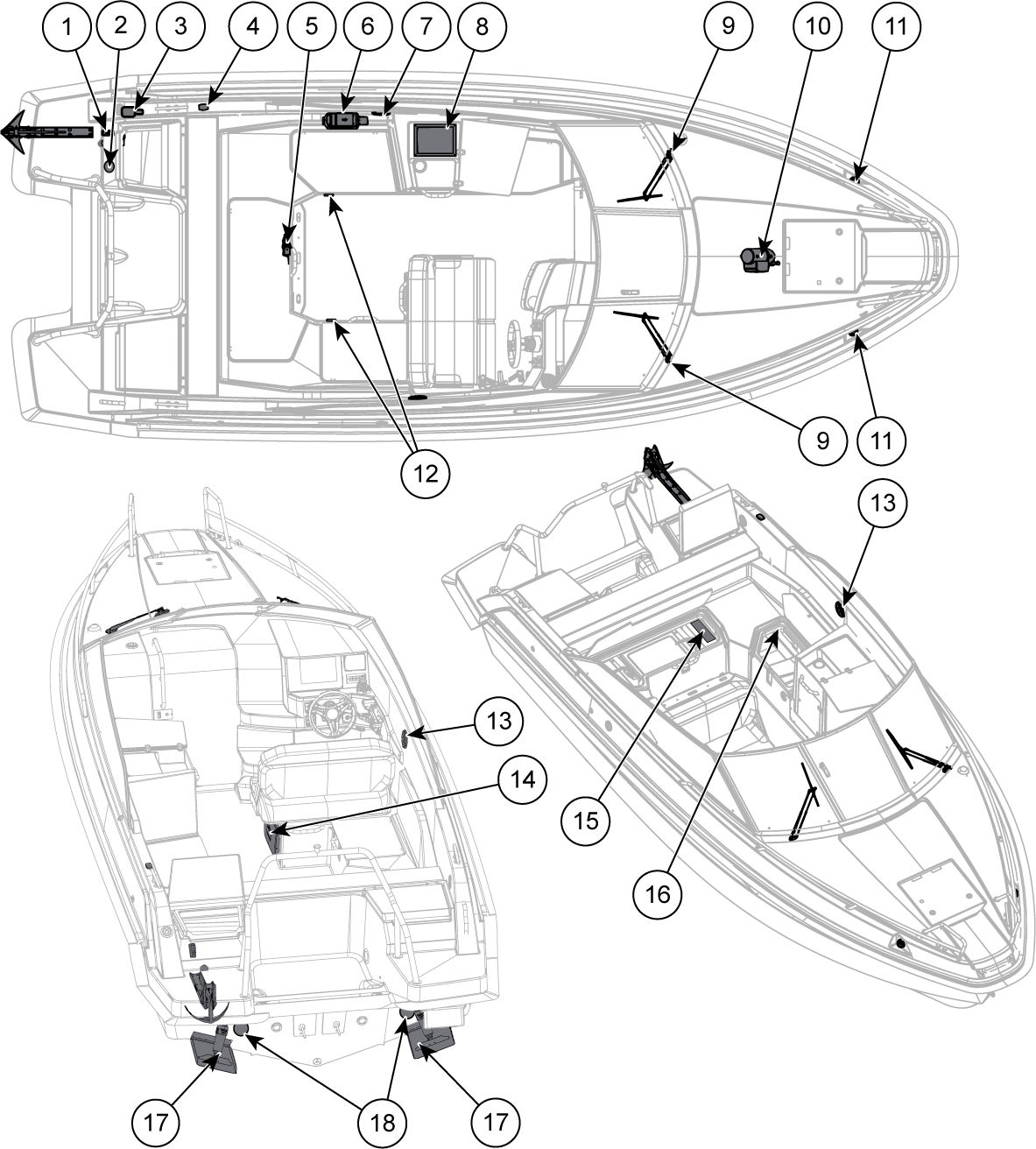

Figure 1. Yamarin 67 DC - Équipement électrique
1 | Guindeau | 10 | Propulseur d'étrave |
2 | Prise d'alimentation de quai | 11 | Feux de navigation |
3 | Pompe à eau | 12 | Feux de pont |
4 | Mât d'éclairage | 13 | Haut-parleur |
5 | Pompe de cale | 14 | Réfrigérateur |
6 | Appareil de chauffage | 15 | Interrupteur principal et panneau de fusibles |
7 | Prise 12 V | 16 | RCD pour l'alimentation à quai |
8 | Cuisinière | 17 | Flaps |
9 | Essuie-glaces | 18 | Éclairage sous-marin |
