10.2 Emplacement des équipements de vidange

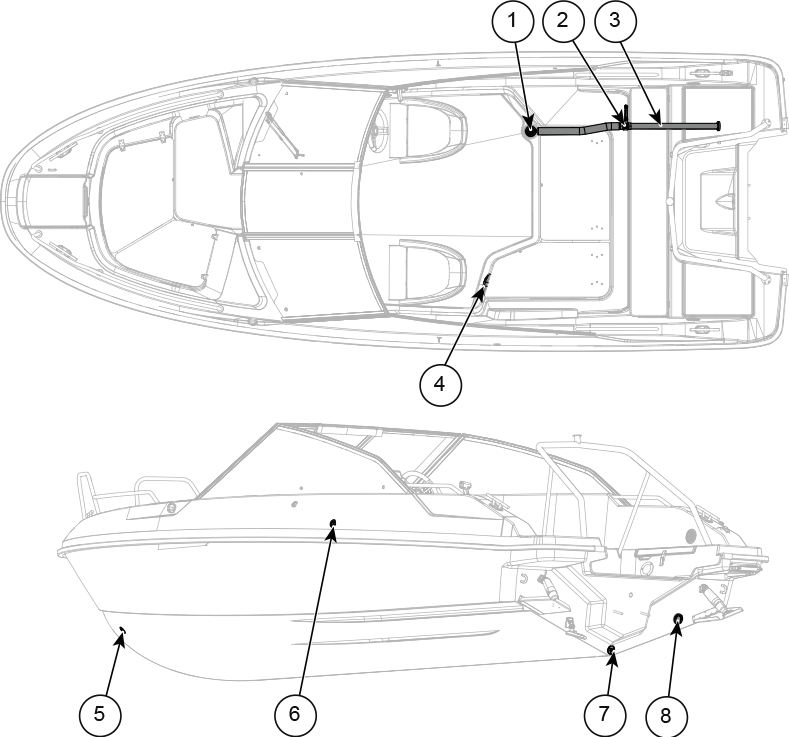

Figure 1. Yamarin 59 BR - Pompes et vidange de cale
1 |
Évacuation de l'eau de pluie par le raccord | 5 | Vidange de la boîte de corde d'étrave à travers le raccord |
2 |
Robinet d'arrêt d'évacuation des eaux de pluie | 6 | Pompe manuelle de cale à travers le raccord |
3 |
Tuyau d'évacuation des eaux de pluie | 7 | Bouchon arrière |
4 |
Pompe manuelle de cale | 8 | Volet d'obturation |
Les mêmes lieux s'appliquent à Yamarin 59 SC.
