10.2 Tyhjennysvälineiden sijainnit

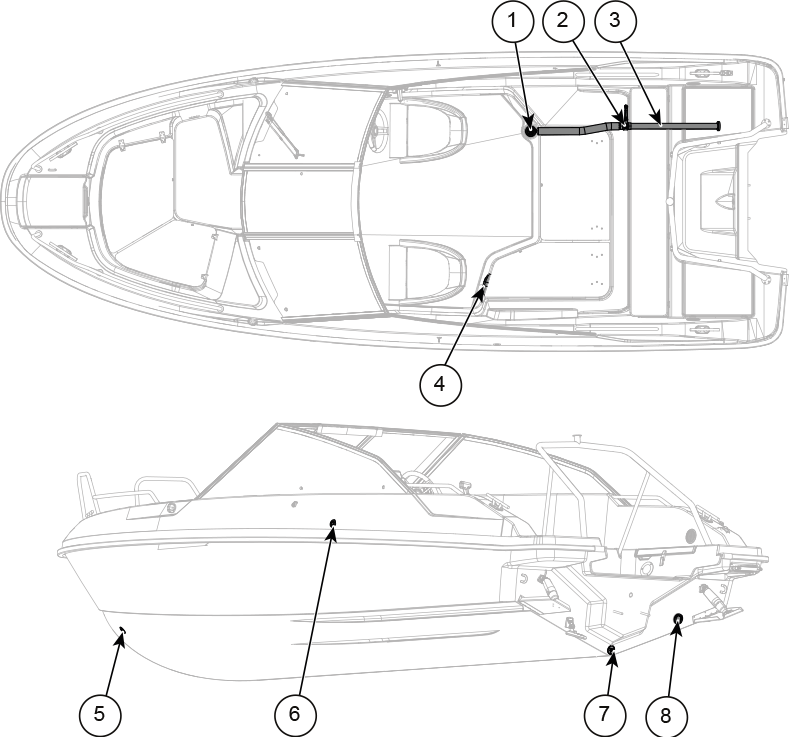

Kuva 1. Yamarin 59 BR pilssipumput ja tyhjennys
1 |
Sadeveden tyhjennyksen läpivienti | 5 | Keulaköysilaatikon tyhjennysläpivienti |
2 |
Sadeveden tyhjennyksen sulkuventtiili | 6 | Manuaalisen pilssipumpun läpivienti |
3 |
Sadeveden tyhjennysputki | 7 | Perätulppa |
4 |
Manuaalinen pilssipumppu | 8 | Poistoaukon sulkuläppä |
Samat paikat koskevat Yamarin 59 SC:tä.
