6.1.1 Hallintalaitteiden sijainnit

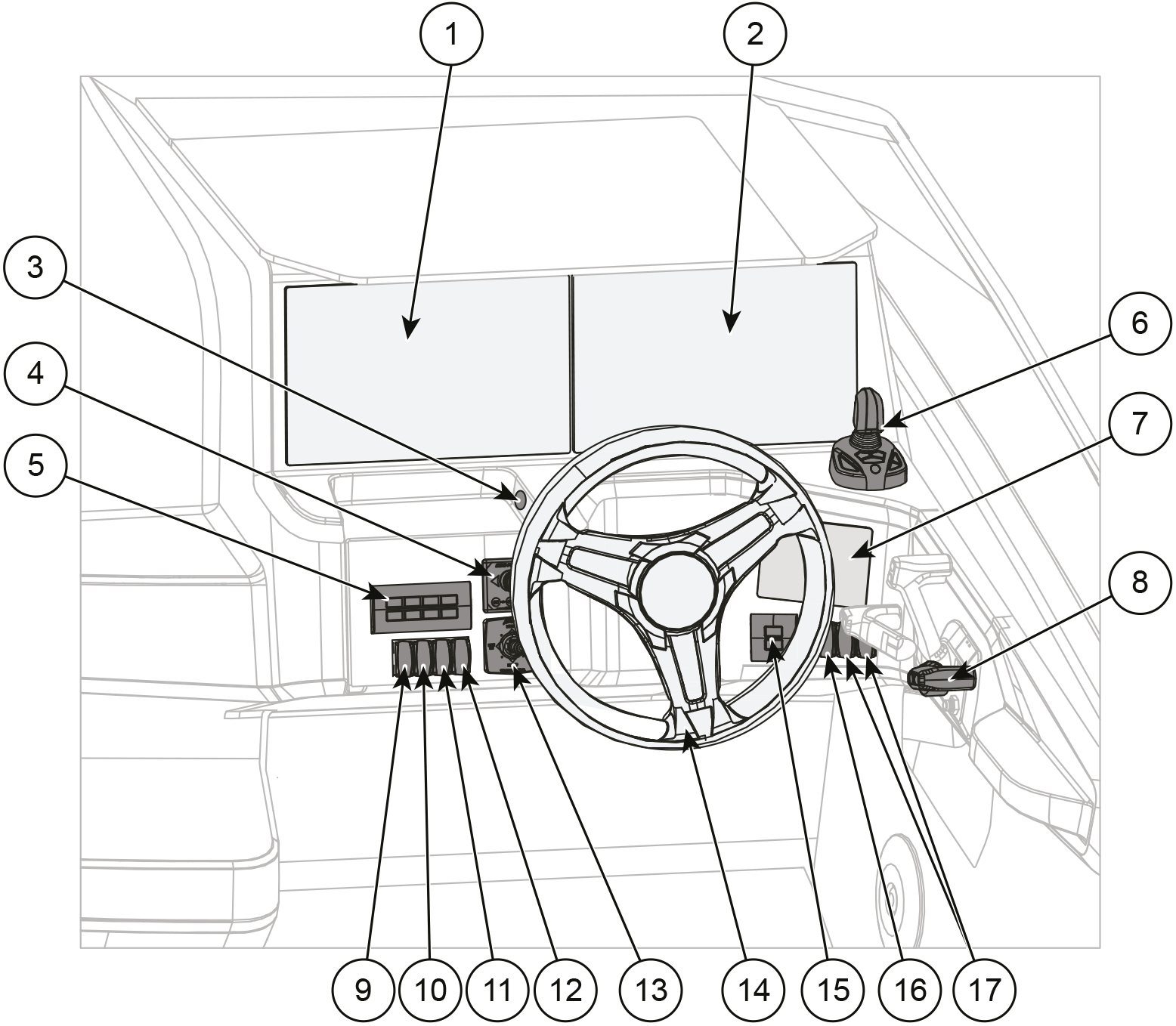

Kuva 1. Yamarin 88 DC:n ohjauspisteen hallintalaitteet
1 | Yamarin Q+ | 10 | Pilssipumpun kytkin |
2 | Yamarin Q | 11 | Kansivalojen kytkin |
3 | USB-liitäntä | 12 | Kulkuvalojen kytkin |
4 | Keulapotkurin joystick-ohjain | 13 | Trimmitasojen joystick-ohjain |
5 | Autopilotin ohjauspaneeli | 14 | Ohjauspyörä |
6 | Ohjauksen joystick-ohjain | 15 | Virta- ja käynnistyspainikkeet |
7 | CL-5-kosketusnäyttö | 16 | Äänitorven kytkin * |
8 | Kaukohallintalaite ja hätäkatkaisin | 17 | Tuulilasinpyyhkijöiden kytkin |
9 | Makeavesipumpun kytkin |
* Jos soveltuu
