10.3 Placering av dräneringsutrustning

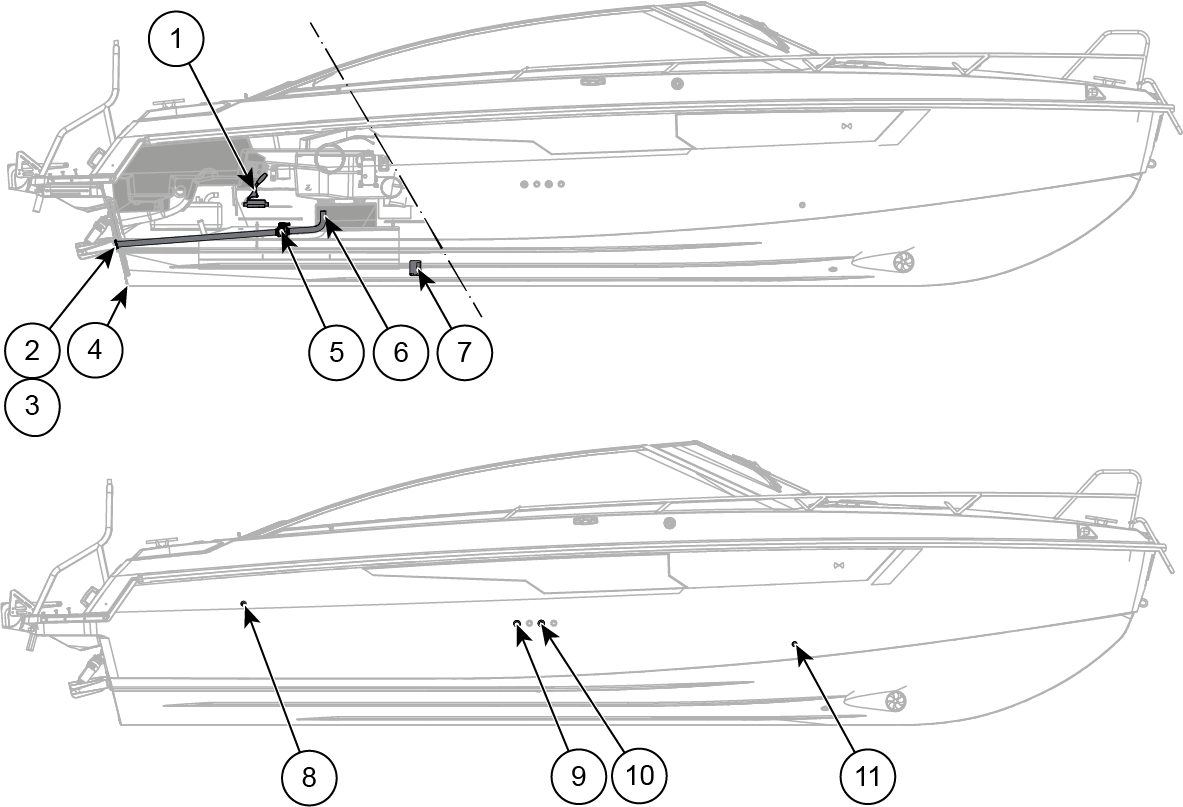

Figur 1. Yamarin 88 DC länspumpar och dränering
  1. Manuell länspump

  2. Dräneringspump för öppet däcksutrymme

  3. Avstängningslucka

  4. Dräneringsplugg för länsutrymme

  5. Avstängningsventil för dränering av regnvatten

  6. Genomföring för dränering av regnvatten

  7. Elektrisk länspump och flottörbrytare

  8. Genomföring för manuell länspump

  9. Genomföring för elektrisk länspump

  10. Genomföring för dränering av toalettgolv

  11. Genomföring för handfat i toalettutrymme
