9.6.1 Placering av elektrisk utrustning

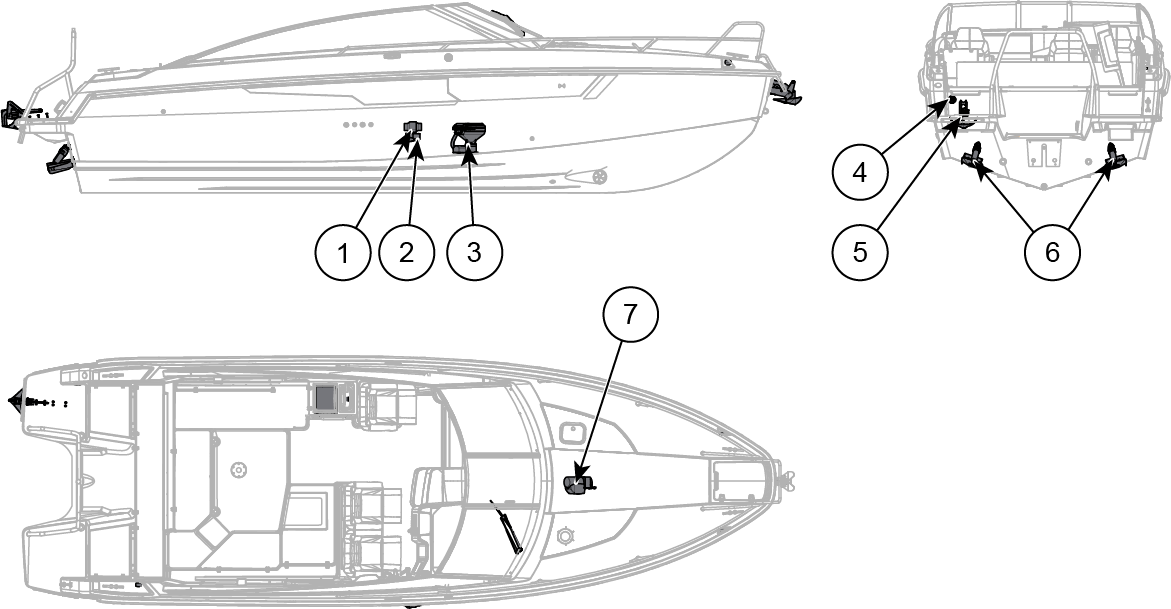

Figur 1. Yamarin 88 DC elektrisk utrustning

  1. Luftfläkt

  2. Avloppspump för toalettgolv

  3. Toalett

  4. Anslutning för landström

  5. Ankarspel i aktern

  6. Trimroder

  7. Bogpropeller, bogpropellerbatteri, extra strömbrytare

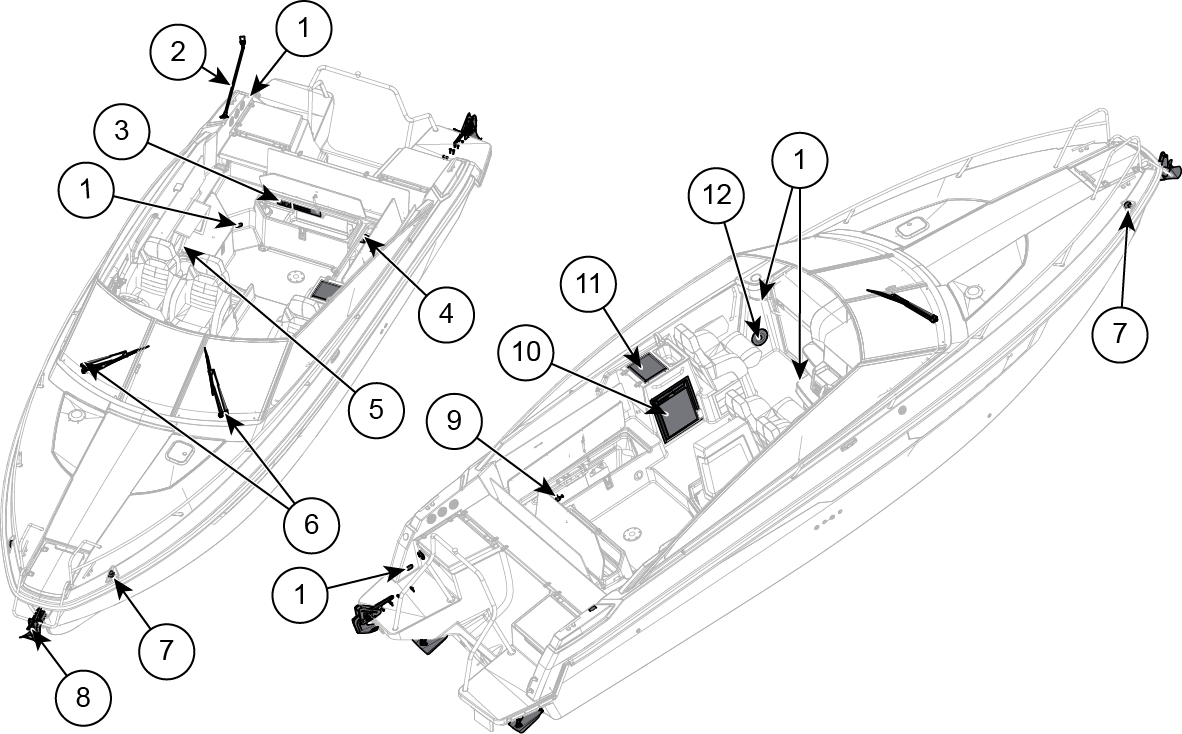

Figur 2. Yamarin 88 DC elektrisk utrustning

  1. Däckbelysning

  2. Ljusmast

  3. Huvudsäkringspanel och strömbrytare

  4. Färskvattenpump

  5. Mitthyttens belysning med USB

  6. Vindrutetorkare

  7. Navigationsljus

  8. Ankarspel i fören

  9. Värmarens bränslepump

  10. Kylskåp

  11. Spis

  12. Högtalare

Överordnat ämne: Elektrisk utrustning
