9.2.1 Beskrivning av strömbrytare och säkringar

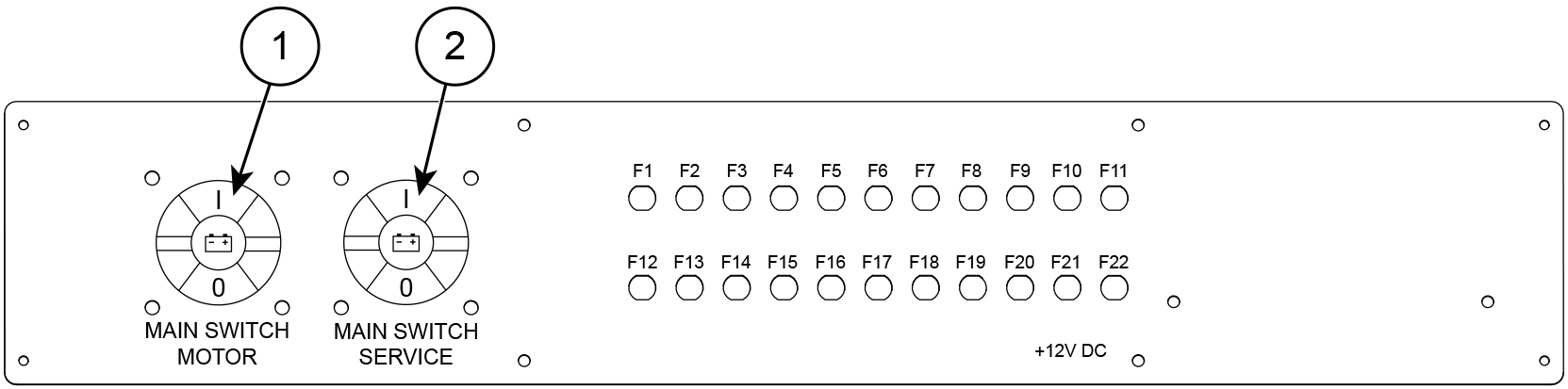

Figur 1. Yamarin 88 DC huvudströmbrytare och säkringspanel
| 1 |
Huvudströmbrytare, motor |
F11 |
Extra |
10A |
|
| 2 |
Huvudströmbrytare, service |
F12 |
Yamarin Q |
10A |
|
| F1 |
Kylskåp |
20A |
F13 |
Torkare |
10A |
| F2 |
Kabinvärmare |
20A |
F14 |
Duschpump |
10A |
| F3 |
Länspump |
10A |
F15 |
Toalettlampor |
10A |
| F4 |
USB-uttag |
10A |
F16 |
Hyttbelysning |
5A |
| F5 |
Vattenpump och däckljus |
10A |
F17 |
Trimroder |
20A |
| F6 |
Navigationsljus |
10A |
F18 |
Servostyrning |
40A |
| F7 |
Audio |
25A |
F19 |
Toalett |
25A |
| F8 |
DC-uttag |
10A |
F20 |
Mitthytt |
10A |
| F9 |
NMEA |
3A |
F21 |
Spis |
20A |
| F10 |
Fishfinder |
10A |
F22 |
Extra |
10A |
Säkringarna F2 och F21 är säkringar av på/av-typ som manövreras genom att du trycker på säkringskåpan. Dessa säkringar fungerar som huvudströmbrytare för de enheter som är anslutna till dem.
