6.1.1 Kontrollenhetenes plasseringer

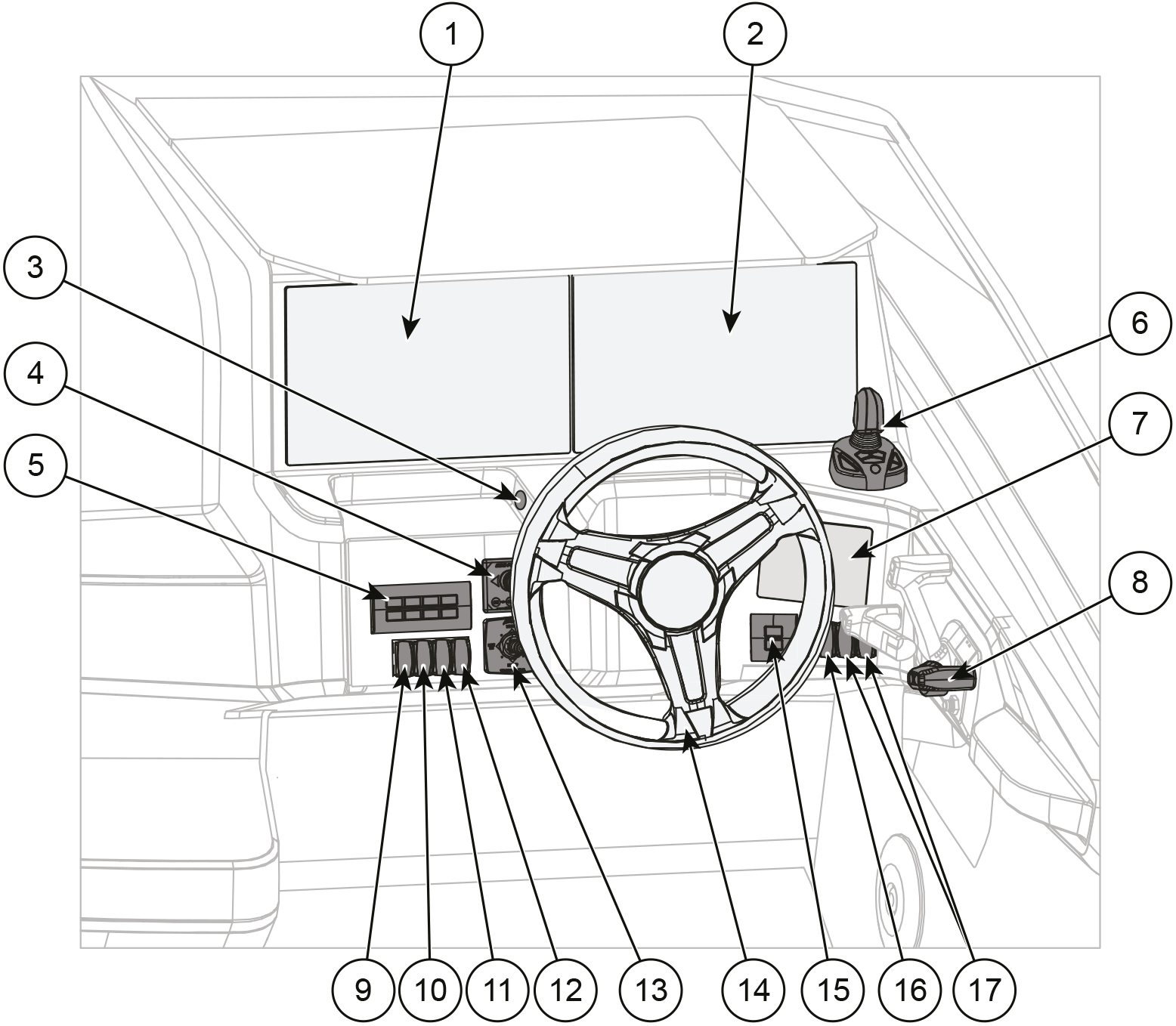

Figur 1. Yamarin 88 DC styrestasjonskontroller
1 | Yamarin Q+ | 10 | Lensepumpebryter |
2 | Yamarin Q | 11 | Dekkslysbryter |
3 | USB-kontakt | 12 | Bryter for posisjonslanterner |
4 | Styrespak for baugpropellkontroll | 13 | Joystick for kontroll av trimplan |
5 | Autopilot-kontrollpanel | 14 | Ratt |
6 | Manøvreringsjoystick | 15 | Strøm- og startknapper |
7 | CL-5-berøringsskjerm | 16 | Signalhornbryter * |
8 | Fjernkontroll og nødbryter | 17 | Bryter for vindusviskere |
9 | Ferskvannspumpebryter |
* Hvis aktuelt
