10.3 Dreneringsutstyrets plasseringer

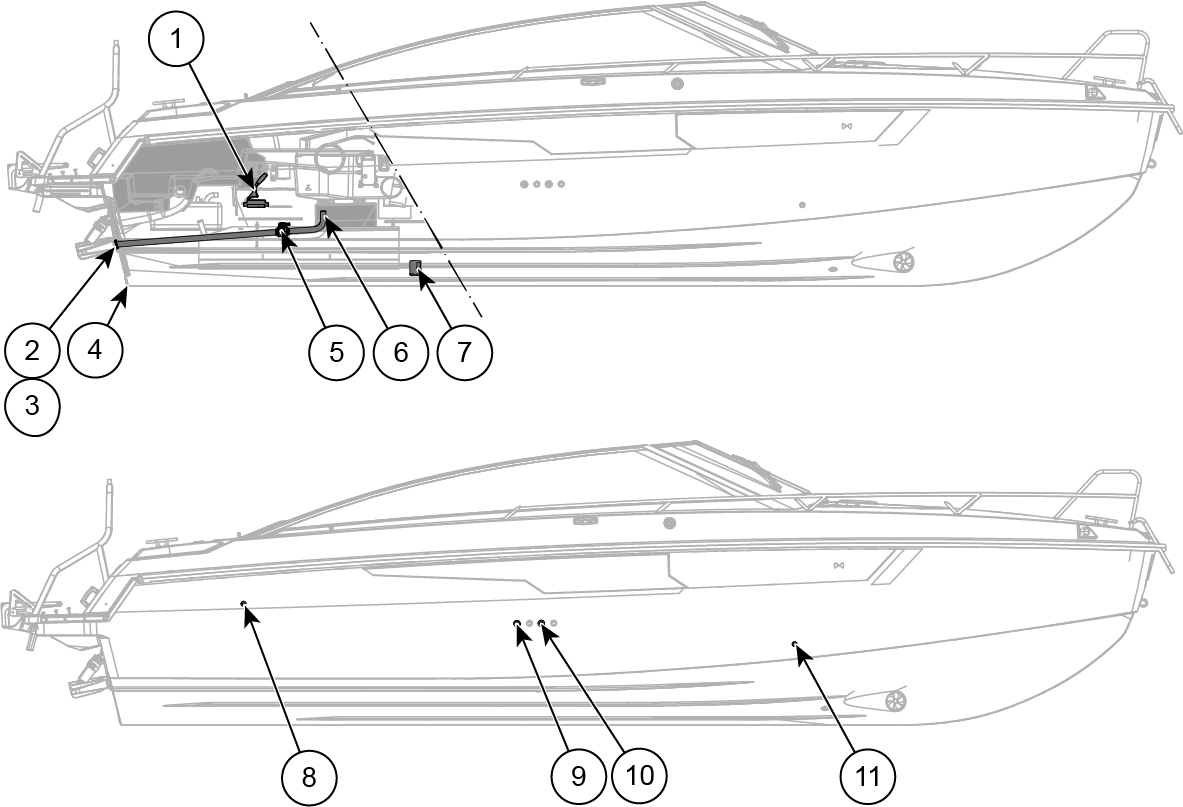

Figur 1. Yamarin 88 DC lensepumper og drenering

  1. Manuell lensepumpe

  2. Dreneringspumpe for åpent dekkrom

  3. Stengeklaff

  4. Dreneringsplugg i lenserom

  5. Stengeventil regnvannsavløp

  6. Drenering av regnvann gjennom beslag

  7. Elektrisk lensepumpe og flottørbryter

  8. Manuell lensepumpe gjennom beslag

  9. Elektrisk lensepumpe gjennom beslag

  10. Drenering av toalettgulv gjennom beslag

  11. Toalettkum gjennom beslag

Overordnet emne: Lensepumper og drenering
