9.6.1 Det elektriske utstyrets plasseringer

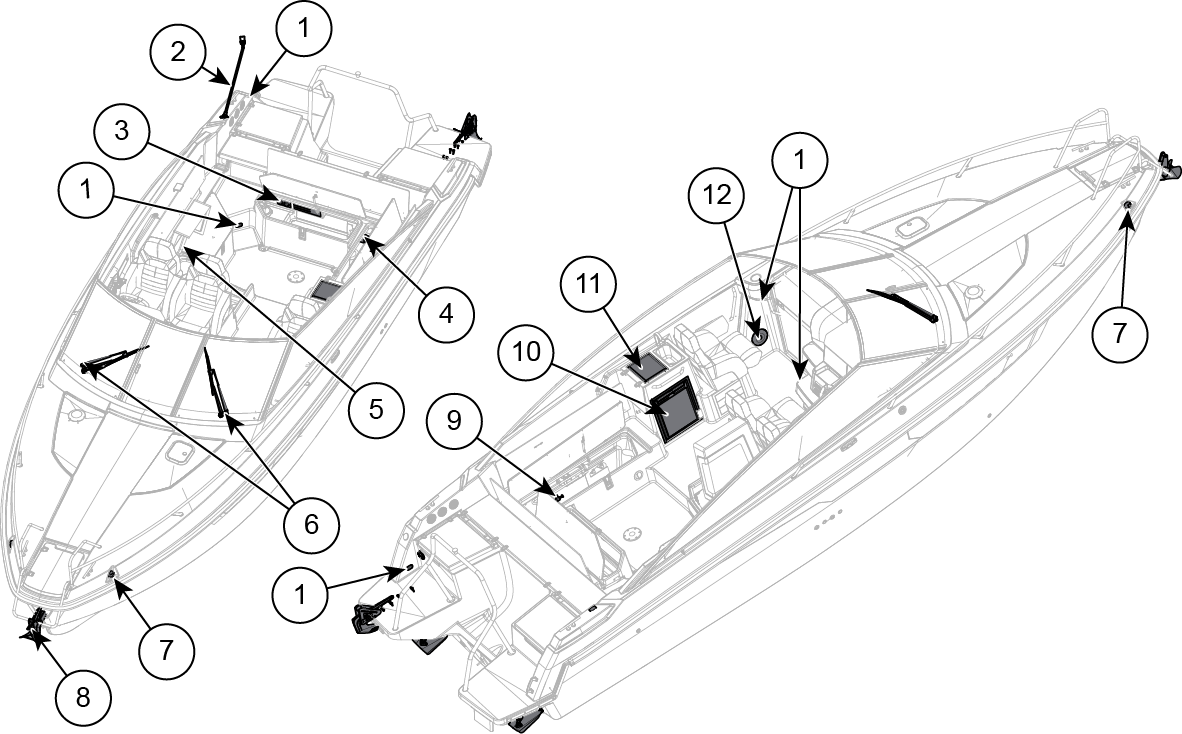

Figur 1. Yamarin 88 DC elektrisk utstyr

  1. Luftvifte

  2. Dreneringspumpe i toalettgulv

  3. Toalett

  4. Bryggestrøm inntak

  5. Ankervinsj i hekk

  6. Trimklaffer

  7. Baugpropell, baugpropellbatteri, ekstra strømbrytere

Figur 2. Yamarin 88 DC elektrisk utstyr

  1. Dekkslys

  2. Lysmast

  3. Hovedsikringspanel og strømbrytere

  4. Ferskvannspumpe

  5. Kabinlys med USB i midtre kabin

  6. Vindusviskere

  7. Lanterne

  8. Ankervinsj i baug

  9. Drivstoffpumpe i varmeapparat

  10. Kjøleskap

  11. Ovn

  12. Høyttalere

Overordnet emne: Elektrisk utstyr
