9.2.1 Beskrivelser av brytere og sikringer

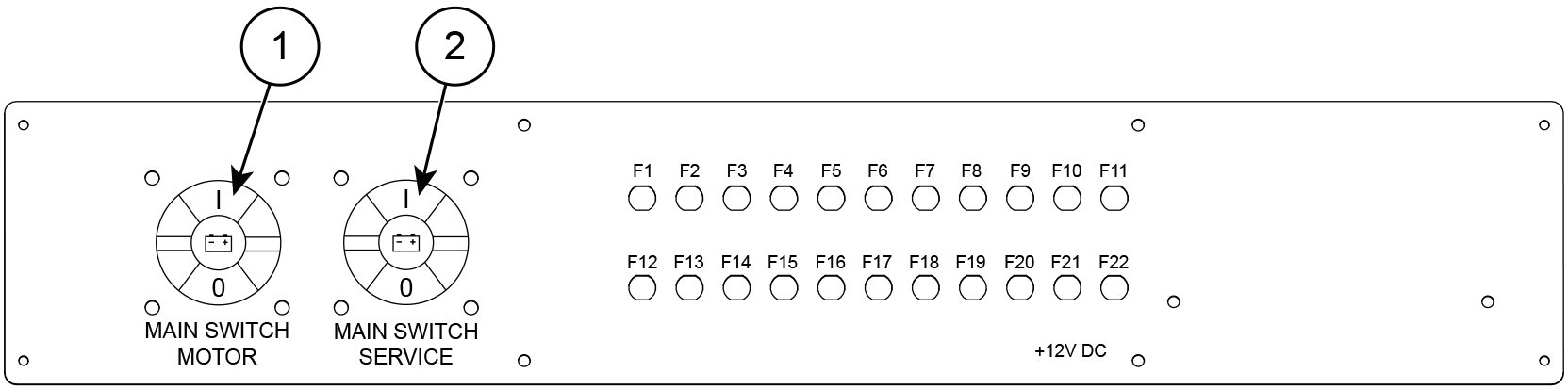

Figur 1. Yamarin 88 DC hovedbrytere og sikringspanel
| 1 |
Hovedbryter, motor |
F11 |
Tilbehør |
10A |
|
| 2 |
Hovedbryter, service |
F12 |
Yamarin Q |
10A |
|
| F1 |
Kjøleskap |
20A |
F13 |
Vindusviskere |
10A |
| F2 |
Varmeapparat |
20A |
F14 |
Dusjpumpe |
10A |
| F3 |
Lensepumpe |
10A |
F15 |
Toalettlys |
10A |
| F4 |
USB-port |
10A |
F16 |
Kabinlys |
5A |
| F5 |
Vannpumpe og dekkslys |
10A |
F17 |
Trimklaffer |
20A |
| F6 |
Posisjonslanterner |
10A |
F18 |
Servostyring |
40A |
| F7 |
Lyd |
25A |
F19 |
Toalett |
25A |
| F8 |
DC-uttak |
10A |
F20 |
Midtre kabin |
10A |
| F9 |
NMEA |
3A |
F21 |
Ovn |
20A |
| F10 |
Fishfinder |
10A |
F22 |
Tilbehør |
10A |
Sikringer F2 og F21 er sikringer av typen på/av som betjenes ved å trykke på sikringslokket. Disse sikringene fungerer som hovedbryter for enheten som er koblet til dem.
