6.1.1 Standorte der Steuergeräte

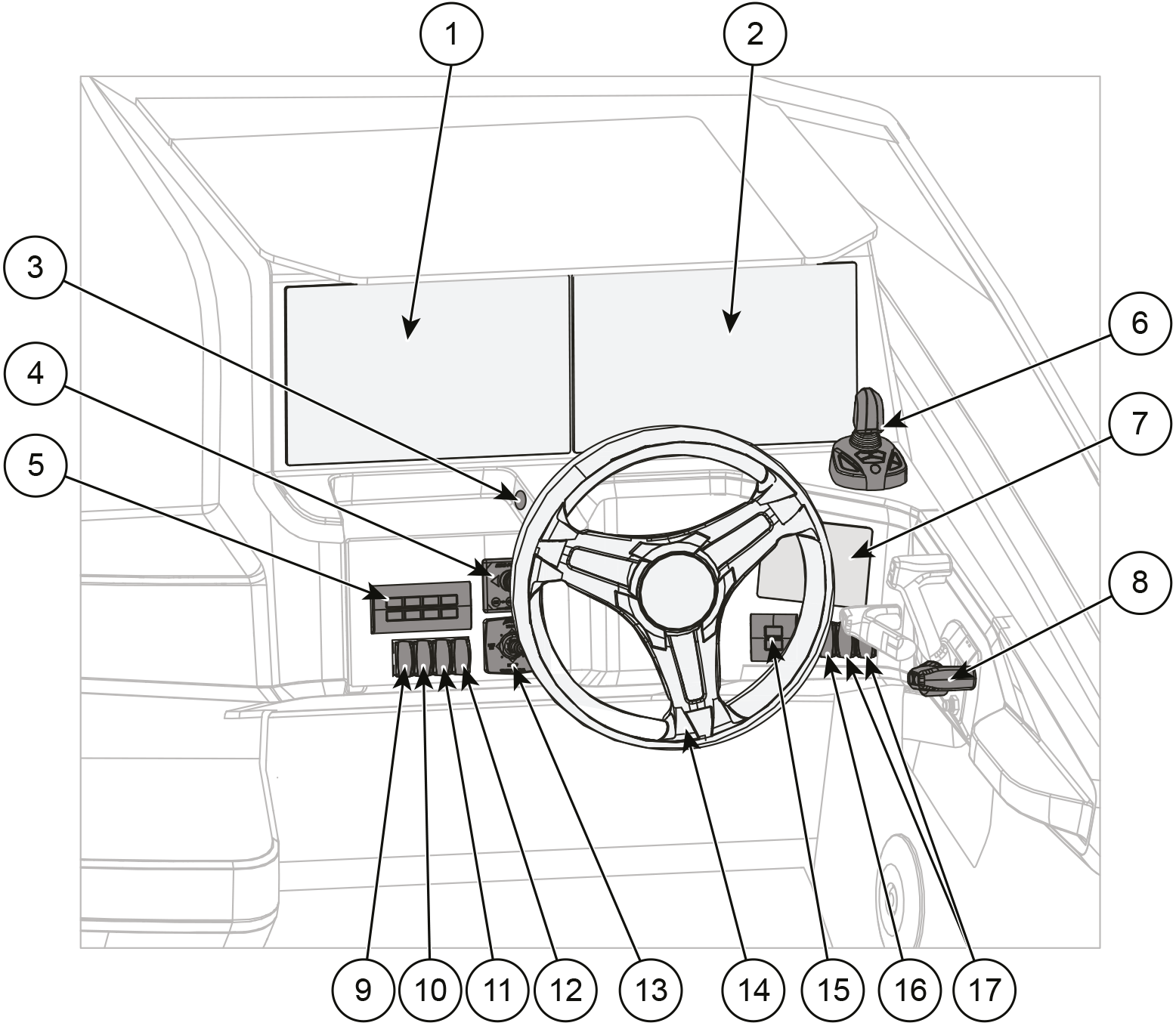

Abbildung 1. Yamarin 88 DC Bedienelemente am Steuerstand
1 | Yamarin Q+ | 10 | Schalter für Bilgenpumpe |
2 | Yamarin Q | 11 | Deckenleuchten-Schalter |
3 | USB-Buchse | 12 | Schalter für die Navigationslichter |
4 | Bugstrahlruder -Joystick | 13 | Joystick zur Steuerung der Trimmklappen |
5 | Autopilot-Bedienfeld | 14 | Steuerrad |
6 | Joystick zum Manövrieren | 15 | Ein-/Aus-Tasten |
7 | CL-5 Touchscreen | 16 | Schalter Signalhorn * |
8 | Fernbedienung und Not-Aus-Schalter | 17 | Schalter für die Scheibenwischer |
9 | Schalter Frischwasserpumpe |
* Falls zutreffend
