10.3 Standorte der Entwässerungstechnik

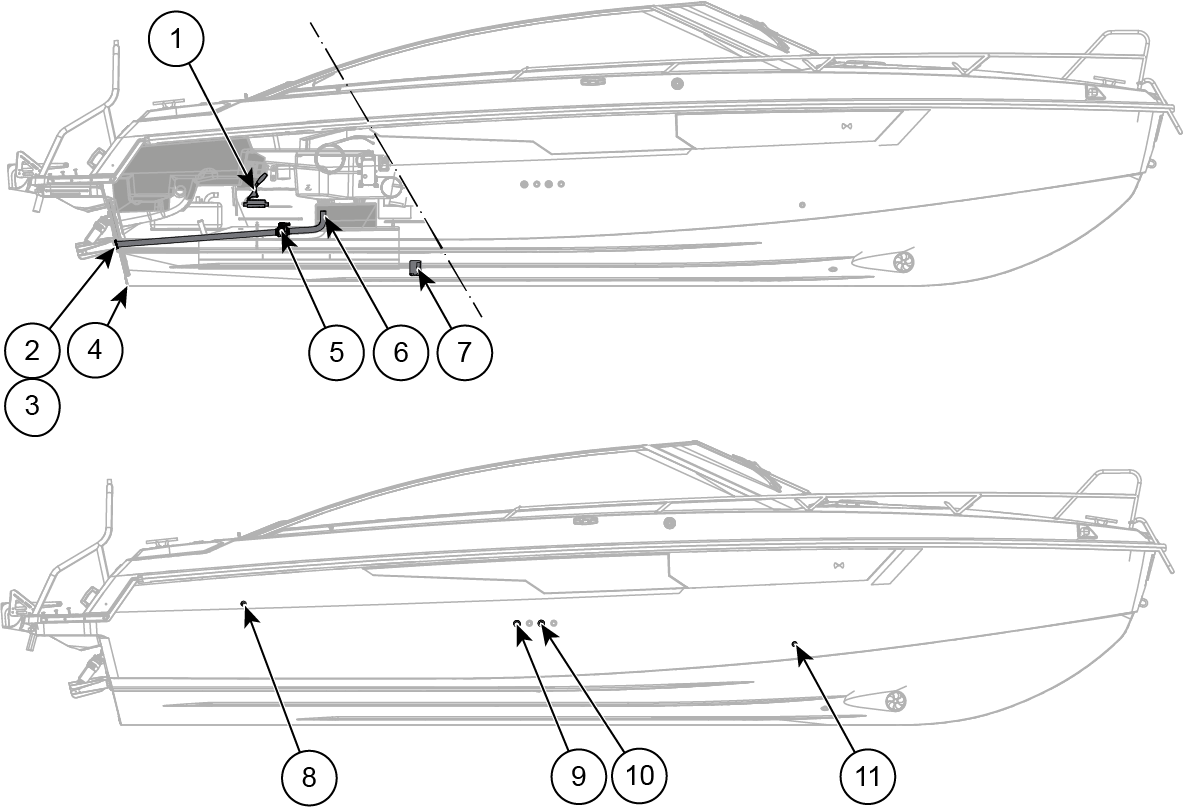

Abbildung 1. Yamarin 88 DC Bilgenpumpen und Entwässerung

  1. Manuelle Bilgenpumpe

  2. Ablaufpumpe auf offenem Deck

  3. Absperrklappe

  4. Bilgenfach-Entwässerungsstopfen

  5. Absperrventil für den Regenwasserablauf

  6. Regenwasserablauf durch Anschluss

  7. Elektrische Bilgenpumpe und Schwimmerschalter

  8. Manuelle Bilgepumpe durch Anschluss

  9. Elektrische Bilgenpumpe durch Anschluss

  10. Toilettenboden Abfluss durch Anschluss

  11. Toilettenwaschbecken durch Anschluss
