9.6.1 Standorte der elektrischen Ausrüstung

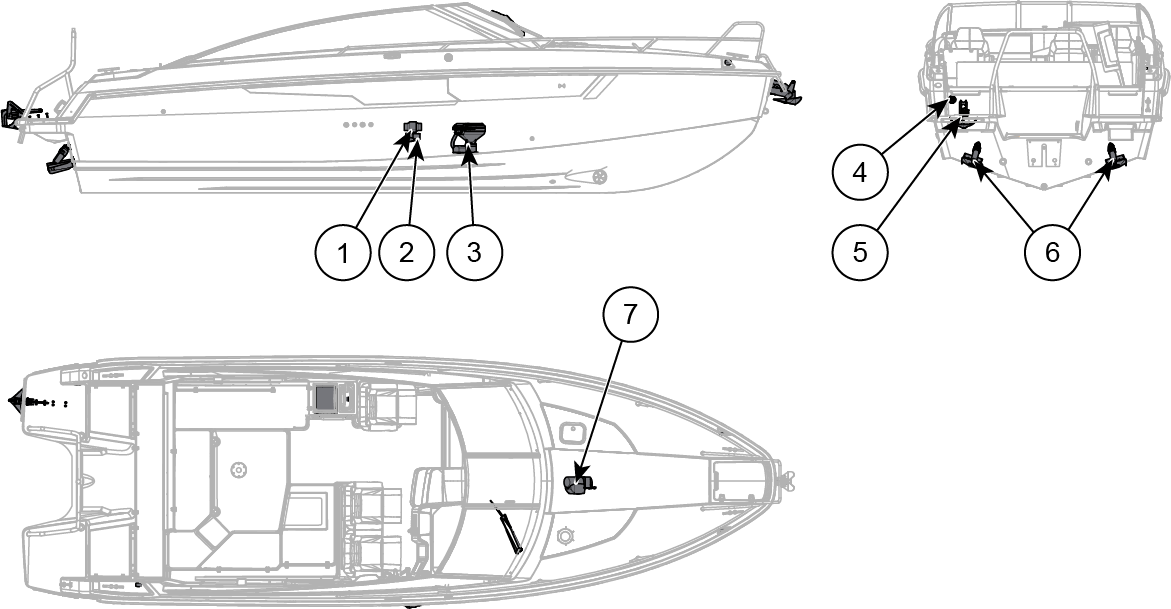

Abbildung 1. Yamarin 88 DC Elektrische Ausrüstung

  1. Gebläse

  2. Bodenentwässerungspumpe für Toiletten

  3. Toilette

  4. Landstromeingang

  5. Heck-Ankerwinde

  6. Trimmklappen

  7. Bugstrahlruder, Bugstrahlruderbatterie, zusätzliche Stromschalter

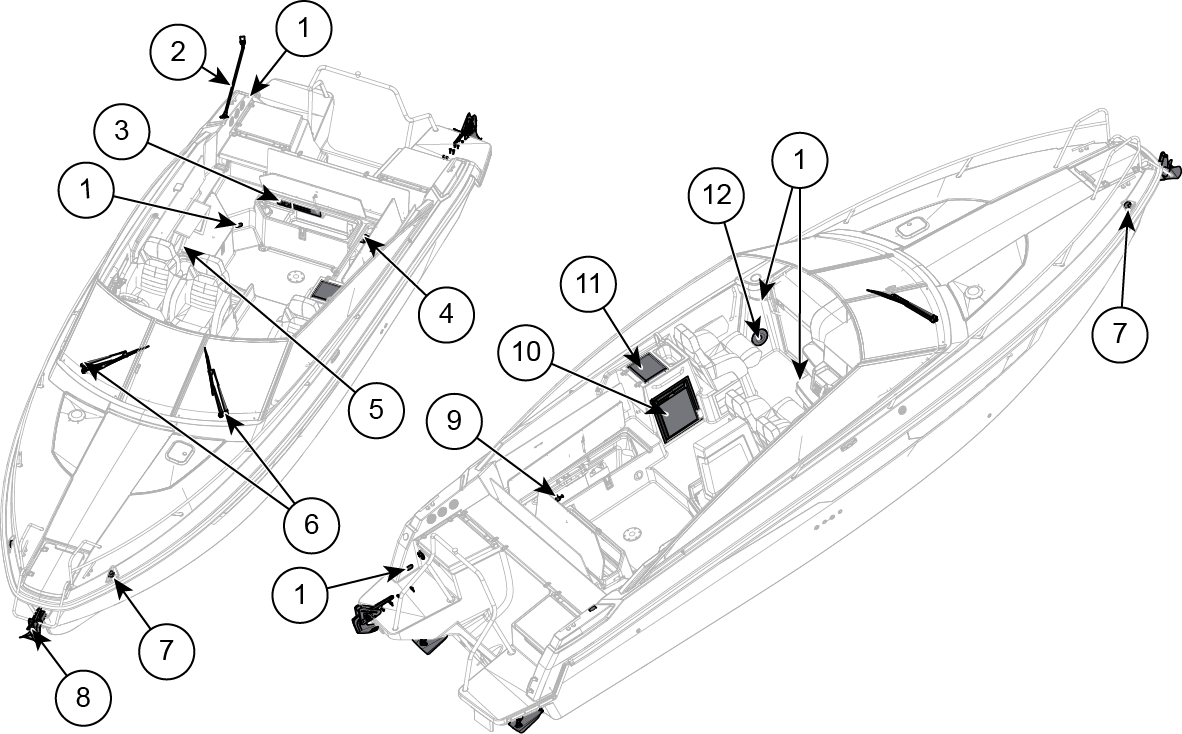

Abbildung 2. Yamarin 88 DC Elektrische Ausrüstung

  1. Deckbeleuchtung

  2. Lichtmast

  3. Hauptsicherungspanel und Stromschalter

  4. Frischwasserpumpe

  5. Mittelkabine mit USB

  6. Windschutzscheibenwischer

  7. Navigationsleuchten

  8. Bugankerwinde

  9. Heizölpumpe

  10. Kühlschrank

  11. Herd

  12. Lautsprecher
