9.2.1 Beschreibung der Schalter und Sicherungen

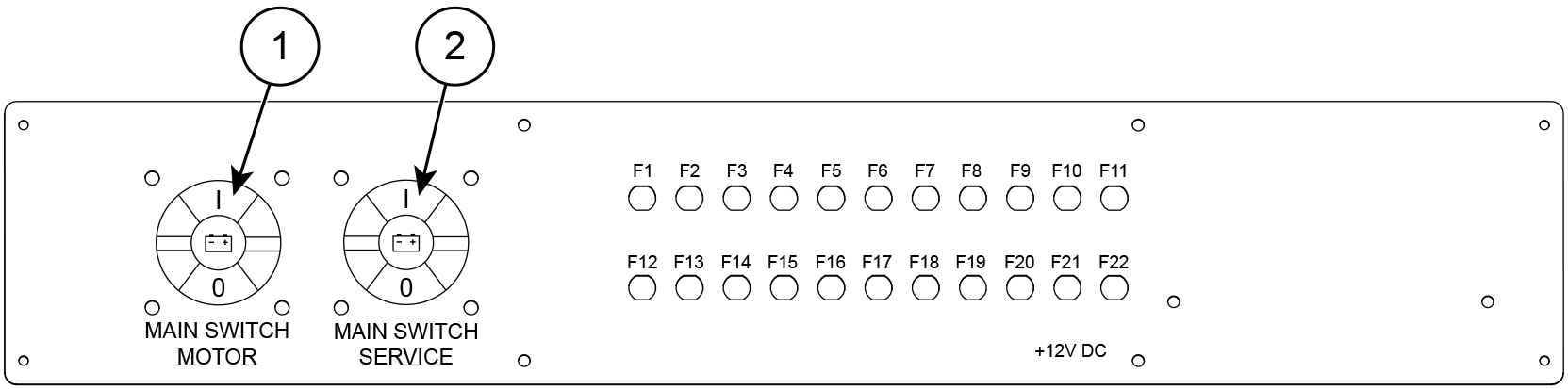

Abbildung 1. Yamarin 88 DC Hauptschalter und Sicherungspanel
| 1 |
Hauptschalter, Motor |
F11 |
Extra |
10A |
|
| 2 |
Hauptschalter, Service |
F12 |
Yamarin Q |
10A |
|
| F1 |
Kühlschrank |
20A |
F13 |
Wischer |
10A |
| F2 |
Heizung |
20A |
F14 |
Duschpumpe |
10A |
| F3 |
Bilgenpumpe |
10A |
F15 |
Toilettenbeleuchtung |
10A |
| F4 |
USB-Anschluss |
10A |
F16 |
Kabinenbeleuchtung |
5A |
| F5 |
Wasserpumpe und Deckbeleuchtung |
10A |
F17 |
Trimmklappen |
20A |
| F6 |
Navigationsleuchten |
10A |
F18 |
Servolenkung |
40A |
| F7 |
Audio |
25A |
F19 |
Toilette |
25A |
| F8 |
DC-Steckdose |
10A |
F20 |
Mittelkabine |
10A |
| F9 |
NMEA |
3A |
F21 |
Herd |
20A |
| F10 |
Fishfinder |
10A |
F22 |
Extra |
10A |
Die Sicherungen F2 und F21 sind Ein-Aus-Sicherungen, die durch Drücken der Sicherungskappe betätigt werden. Diese Sicherungen fungieren als Hauptsicherung für die an sie angeschlossenen Geräte.
