6.1.1 Emplacement des dispositifs de contrôle

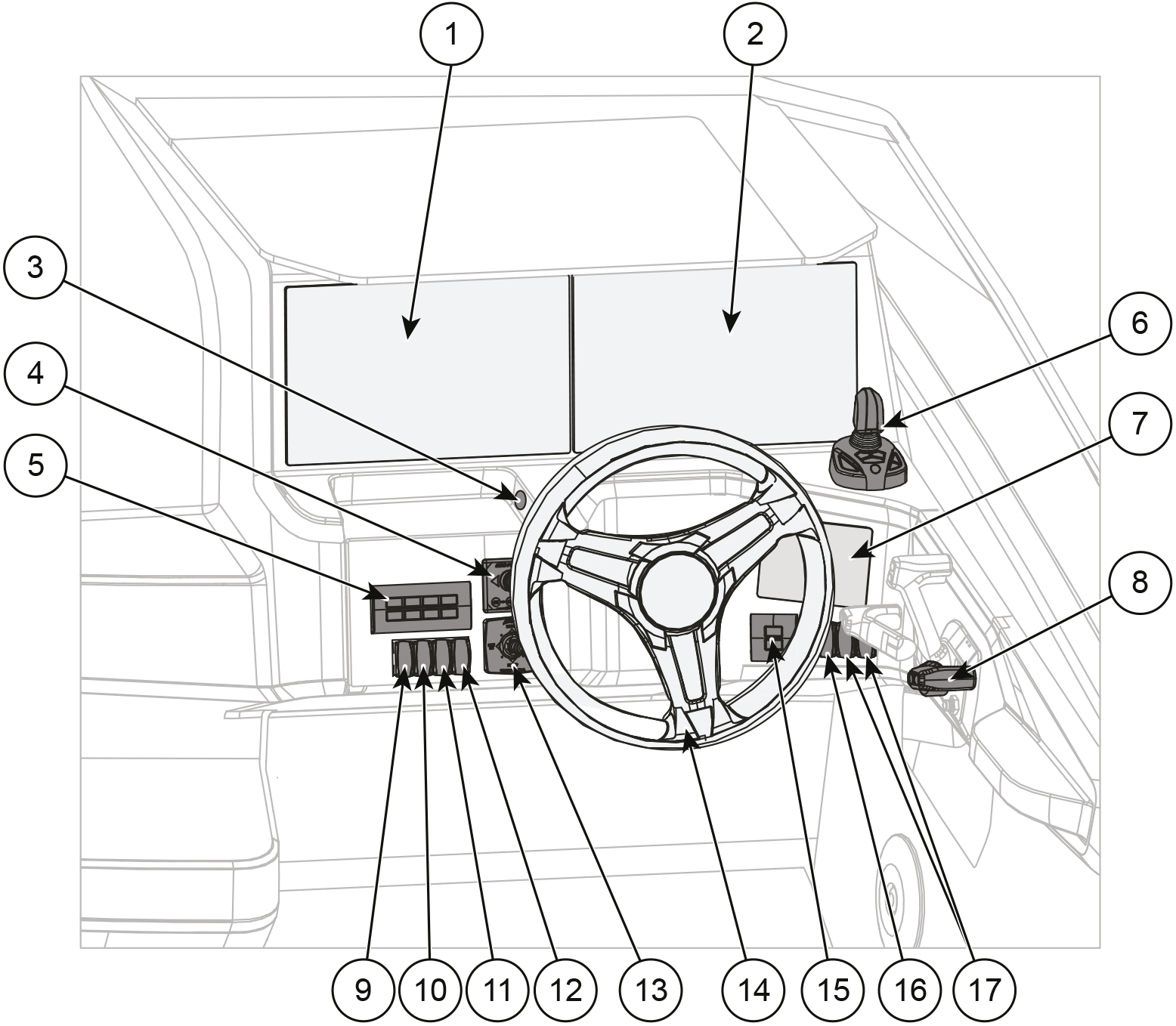

Figure 1. Yamarin 88 DC - Commandes du poste de barre
1 | Yamarin Q+ | 10 | Interrupteur de la pompe de cale |
2 | Yamarin Q | 11 | Interrupteur des feux de pont |
3 | Prise USB | 12 | Interrupteur des feux de navigation |
4 | Joystick de commande du propulseur d'étrave | 13 | Joystick de commande des flaps |
5 | Panneau de commande du pilote automatique | 14 | Volant |
6 | Joystick de manœuvre | 15 | Boutons d'alimentation et de démarrage |
7 | Écran tactile CL-5 | 16 | Interrupteur de l'avertisseur sonore * |
8 | Télécommande et interrupteur d'arrêt d'urgence | 17 | Commutateur d'essuie-glace |
9 | Interrupteur de la pompe d'eau douce |
* Le cas échéant
