10.3 Emplacement des équipements de vidange

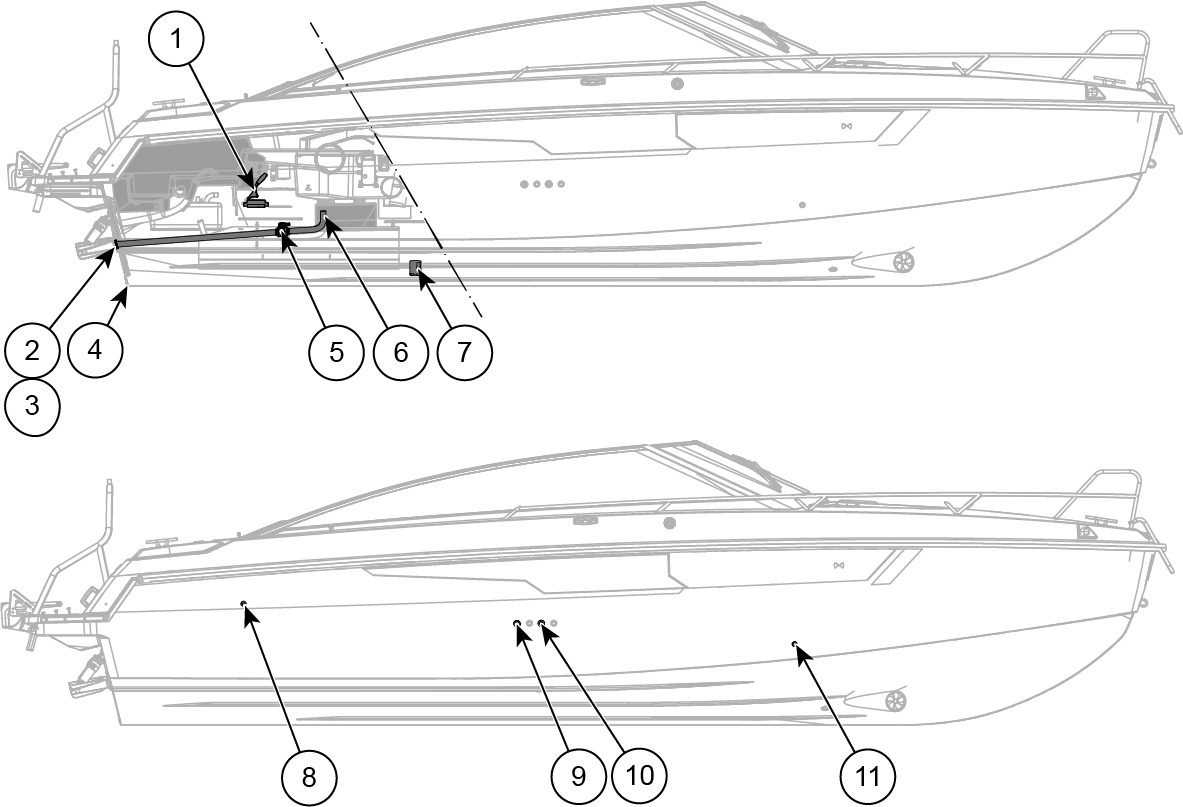

Figure 1. Yamarin 88 DC - Pompes et vidange de cale

  1. Pompe manuelle de cale

  2. Pompe de vidange de l'espace de pont ouvert

  3. Volet d'obturation

  4. Bouchon de vidange du compartiment de cale

  5. Robinet d'arrêt d'évacuation des eaux de pluie

  6. Évacuation de l'eau de pluie par le raccord

  7. Pompe électrique de cale et interrupteur à flotteur

  8. Pompe manuelle de cale à travers le raccord

  9. Pompe électrique de cale à travers le raccord

  10. Évacuation du sol des toilettes par le biais d'un raccord

  11. Évier des toilettes par le biais d'un raccord
