9.6.1 Emplacement des équipements électriques

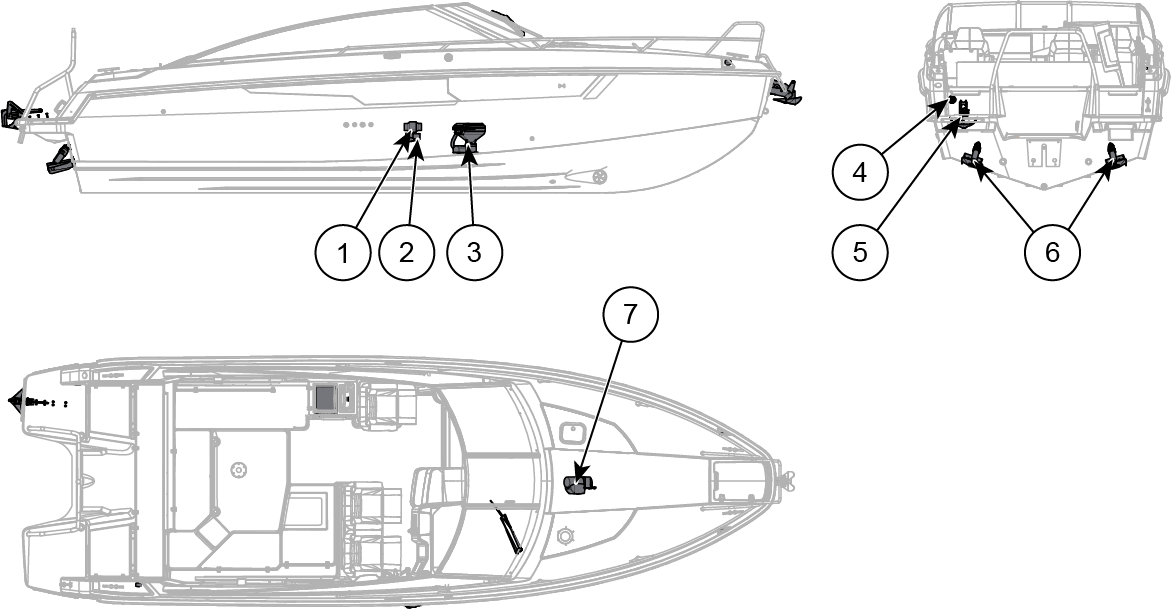

Figure 1. Yamarin 88 DC - Équipement électrique

  1. Ventilateur

  2. Pompe d'évacuation du sol des toilettes

  3. Toilettes

  4. Prise d'alimentation de quai

  5. Guindeau de poupe

  6. Flaps

  7. Propulseur d'étrave, batterie du propulseur d'étrave, interrupteurs électriques supplémentaires

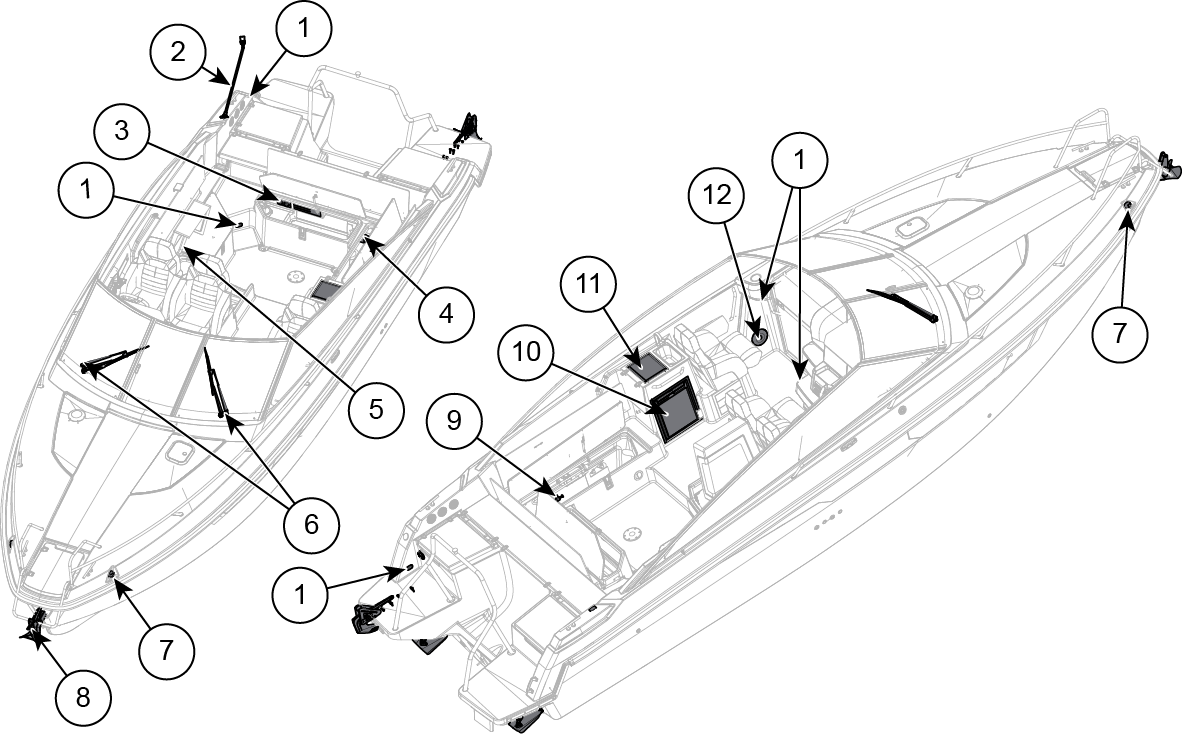

Figure 2. Yamarin 88 DC - Équipement électrique

  1. Feux de pont

  2. Mât d'éclairage

  3. Panneau de fusibles principal et interrupteurs d'alimentation

  4. Pompe d'eau douce

  5. Éclairage central de cabine avec USB

  6. Essuie-glaces

  7. Feu de navigation

  8. Guindeau d’étrave

  9. Pompe à combustible de l'appareil de chauffage

  10. Réfrigérateur

  11. Cuisinière

  12. Haut-parleurs
