9.2.1 Description des interrupteurs et des fusibles

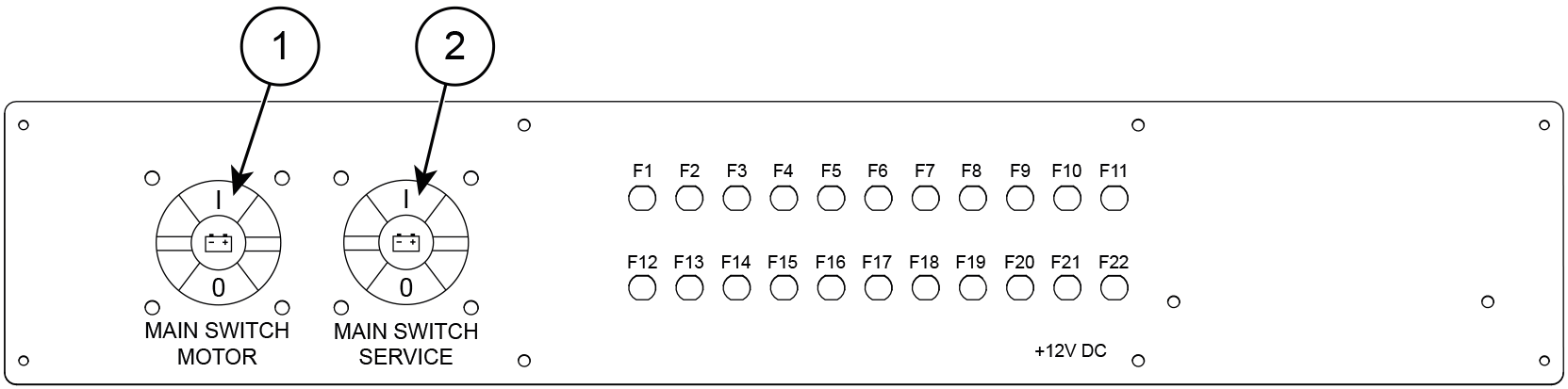

Figure 1. Yamarin 88 DC - Interrupteurs principaux et panneau de fusibles
| 1 |
Interrupteur principal, moteur |
F11 |
Extra |
10 A |
|
| 2 |
Interrupteur principal, service |
F12 |
Yamarin Q |
10 A |
|
| F1 |
Réfrigérateur |
20 A |
F13 |
Essuie-glaces |
10 A |
| F2 |
Appareil de chauffage |
20 A |
F14 |
Pompe de douche |
10 A |
| F3 |
Pompe de cale |
10 A |
F15 |
Éclairage des toilettes |
10 A |
| F4 |
Port USB |
10 A |
F16 |
Éclairage de la cabine |
5 A |
| F5 |
Pompe à eau et feux de pont |
10 A |
F17 |
Flaps |
20 A |
| F6 |
Feux de navigation |
10 A |
F18 |
Direction assistée |
40 A |
| F7 |
Audio |
25A |
F19 |
Toilettes |
25A |
| F8 |
Prise de courant continu |
10 A |
F20 |
Cabine intermédiaire |
10 A |
| F9 |
NMEA |
3 A |
F21 |
Cuisinière |
20 A |
| F10 |
Fishfinder |
10 A |
F22 |
Extra |
10 A |
Les fusibles F2 et F21 sont des fusibles de type marche-arrêt qui sont actionnés en poussant le capuchon du fusible. Ces fusibles fonctionnent comme l'interrupteur principal des appareils qui y sont connectés.
