6.1.1 Hallintalaitteiden sijainnit

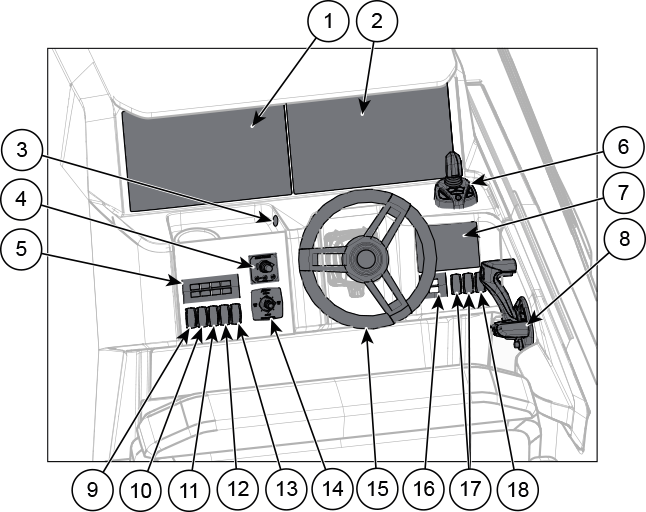

Kuva 1. Yamarin 80 DC ohjauspisteen hallintalaitteet
1 | Yamarin Q+ | 10 | Pilssipumpun kytkin |
2 | Yamarin Q | 11 | Vedenalaisten valojen kytkin |
3 | USB-liitäntä | 12 | Kansivalojen kytkin |
4 | Keulapotkurin ohjauspaneeli | 13 | Kulkuvalojen kytkin |
5 | Autopilotin ohjauspaneeli | 14 | Trimmitasojen ohjain |
6 | Ohjauksen joystick-ohjain | 15 | Ohjauspyörä |
7 | CL-5-kosketusnäyttö | 16 | Virta- ja käynnistyspainikkeet |
8 | Kaukohallintalaite ja hätäkatkaisin | 17 | Tuulilasinpyyhinten kytkin |
9 | Vesipumpun kytkin | 18 | Äänitorven kytkin |

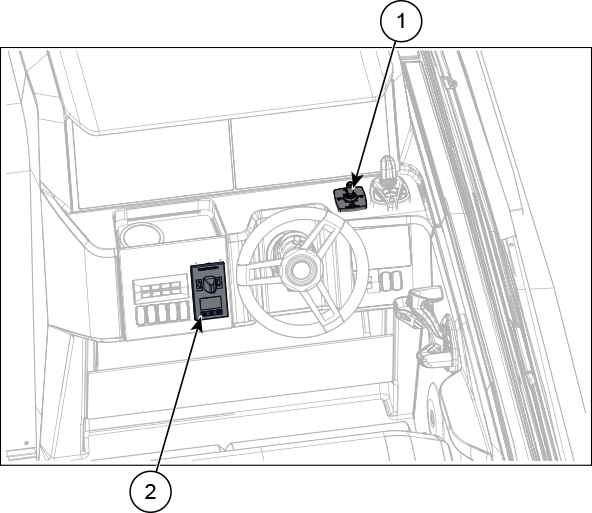

Kuva 2. Ohjauspisteen hallintalaitteet, kun varusteena on integroitu keulapotkuri
1 | Trimmitasojen ohjain |
2 | Keulapotkurin ohjauspaneeli |
