6.1.1 Kontrollenheternas placering
Figur 1. Yamarin 80 DC förarplatsens kontroller
1 | Yamarin Q+ | 10 | Strömbrytare för länspump |
2 | Yamarin Q | 11 | Strömbrytare för undervattensbelysning |
3 | USB-uttag | 12 | Strömbrytare för däckbelysning |
4 | Kontrollpanel till bogpropeller | 13 | Strömbrytare för navigeringsljus |
5 | Autopilotens kontrollpanel | 14 | Styrreglage för trimroder |
6 | Manöverstyrspak | 15 | Ratt |
7 | CL-5-pekskärm | 16 | Ström- och startknappar |
8 | Fjärrkontroll och nödbrytare | 17 | Strömbrytare för vindrutetorkare |
9 | Strömbrytare för vattenpump | 18 | Strömbrytare för signalhorn |

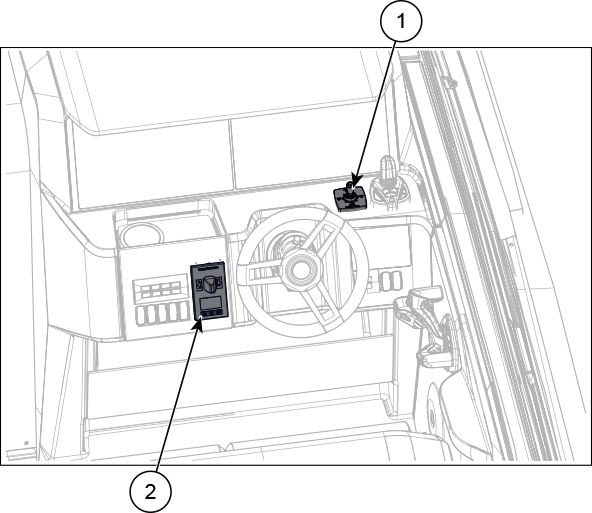

Figur 2. Förarplatsens kontroller när den är utrustad med integrerad bogpropeller
1 | Styrreglage för trimroder |
2 | Kontrollpanel till bogpropeller |
