9.6.1 Placering av elektrisk utrustning

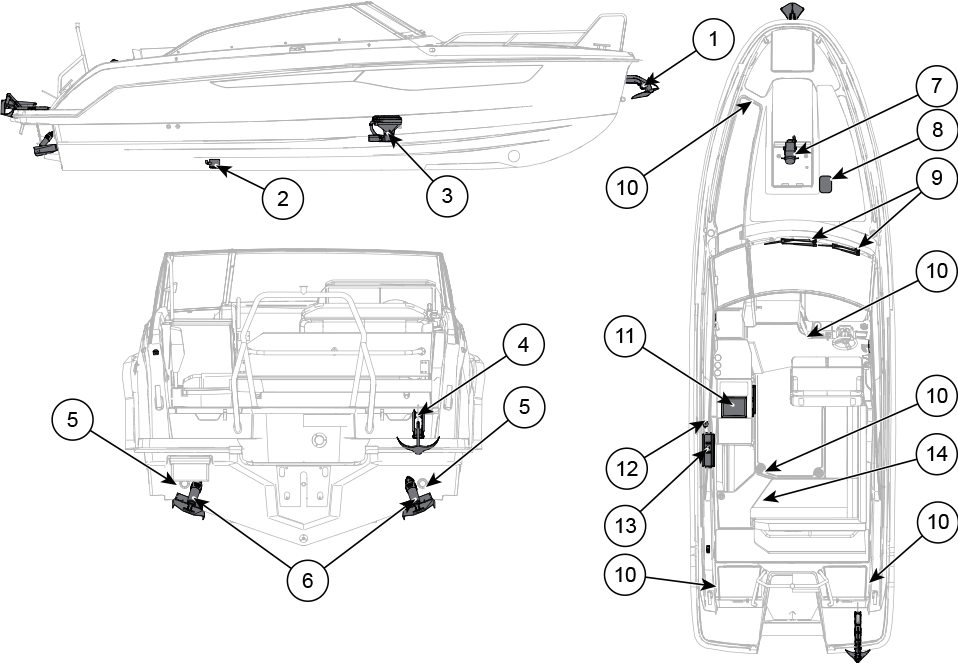

1 | Ankarspel i fören | 8 | Kontrollenhet för bogpropellerns effekt * |
2 | Länspump | 9 | Vindrutetorkare |
3 | Toalett | 10 | Däckbelysning |
4 | Ankarspel | 11 | Spis |
5 | Undervattensbelysning | 12 | Vattenpump |
6 | Trimsystem | 13 | Värmare eller kombivärmare |
7 | Bogpropeller, bogpropellerbatteri, extra strömbrytare | 14 | Huvudströmbrytare och säkringspanel |
* Finns när båten är utrustad med integrerad styrning för bogpropeller.

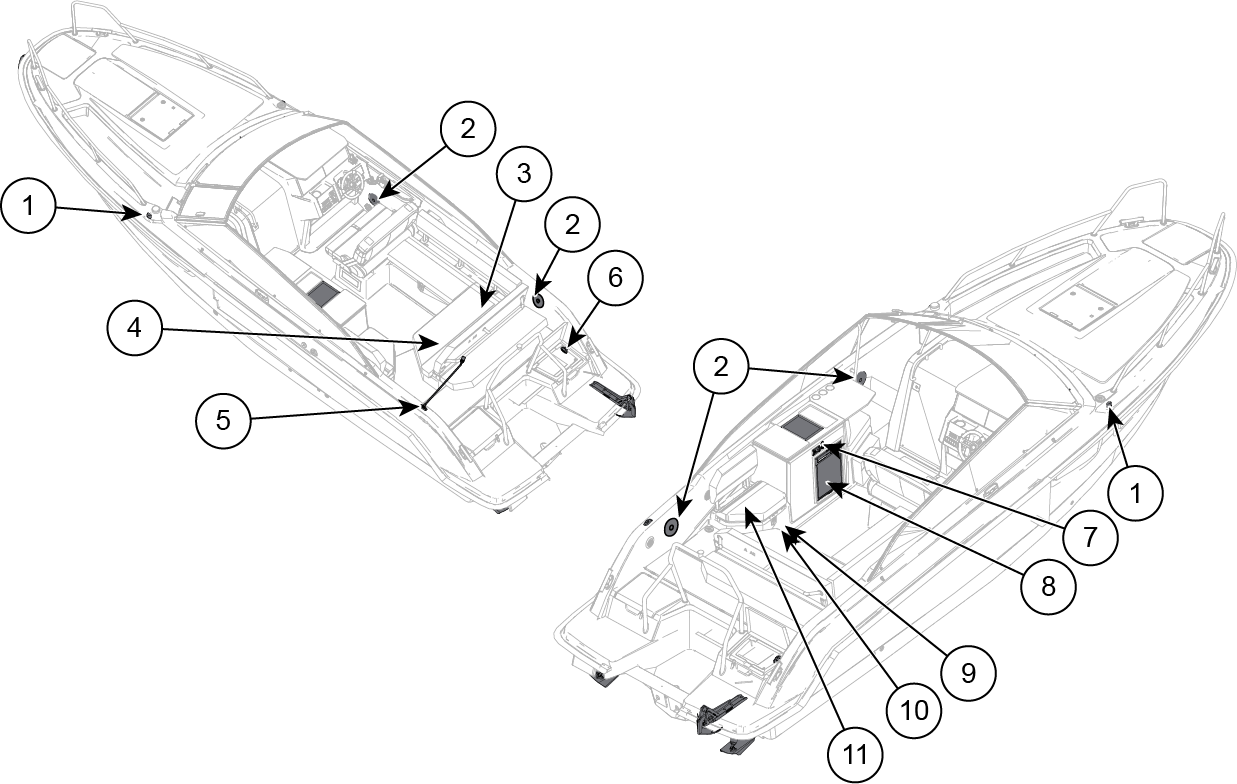

1 | Navigationsljus | 7 | Strömbrytare för kylskåp |
2 | Högtalare | 8 | Kylskåp |
3 | Jordfelsbrytare för landström (om båten har luftkonditionering) | 9 | Jordfelsbrytare för landström* (om båten inte har luftkonditionering) |
4 | Luftkonditioneringens huvudbrytare och säkring | 10 | Luftkonditioneringsenhet* |
5 | Ljusmast | 11 | Luftkonditioneringens batteriladdare |
6 | Anslutning för landström |
* Tillgängligt via en servicelucka i mitthytten

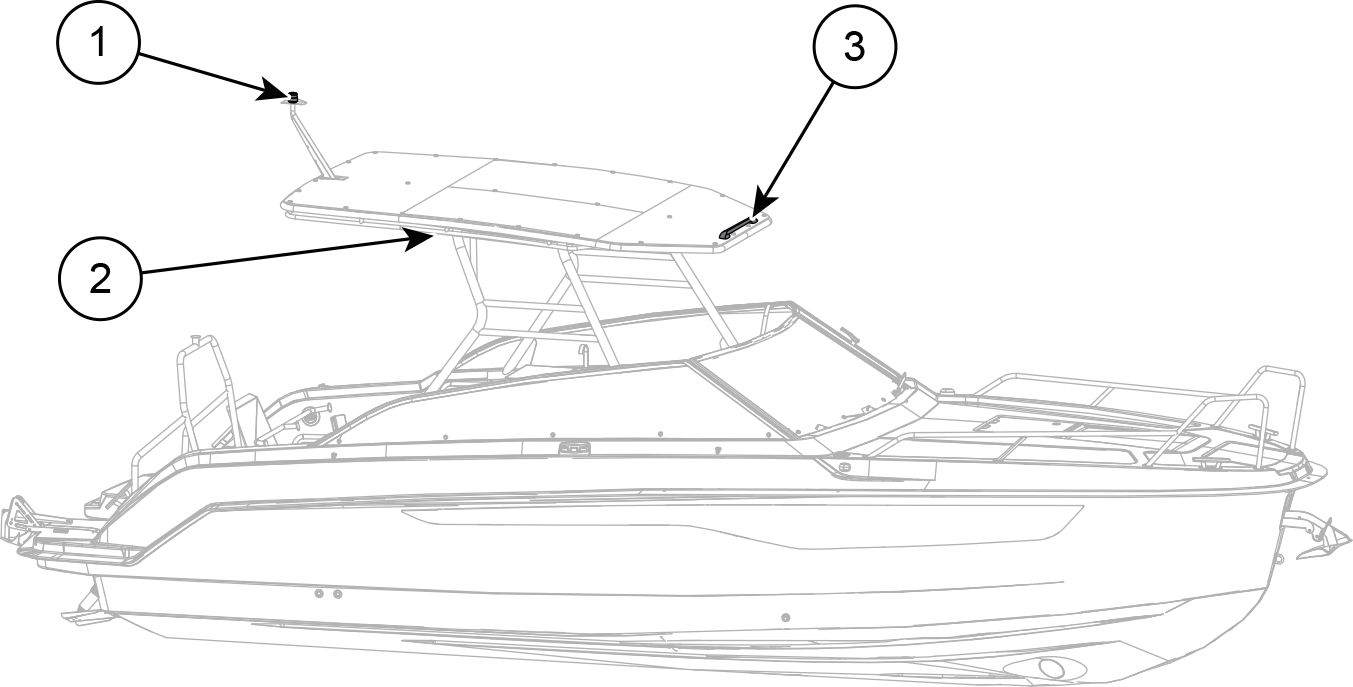

1 | Ankarbelysning | 3 | Dockningsljus (tillval) |
2 | Led-remsa |
