6.1.1 Kontrollenhetenes plasseringer

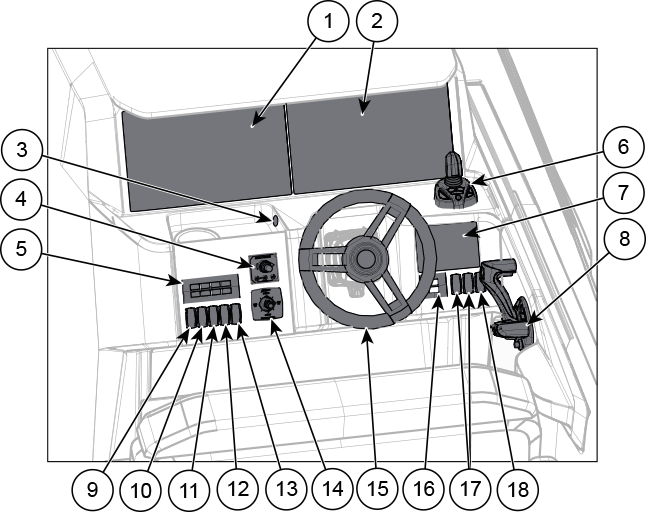

Figur 1. Yamarin 80 DC styrestasjonskontroller
1 | Yamarin Q+ | 10 | Lensepumpebryter |
2 | Yamarin Q | 11 | Undervannslysbryter |
3 | USB-kontakt | 12 | Dekkslysbryter |
4 | Kontrollpanel for baugpropell | 13 | Bryter for posisjonslanterner |
5 | Autopilot-kontrollpanel | 14 | Kontroll for trimplan |
6 | Manøvreringsjoystick | 15 | Ratt |
7 | CL-5-berøringsskjerm | 16 | Strøm- og startknapper |
8 | Fjernkontroll og nødbryter | 17 | Bryter for vindusviskere |
9 | Vannpumpebryter | 18 | Signalhornbryter |

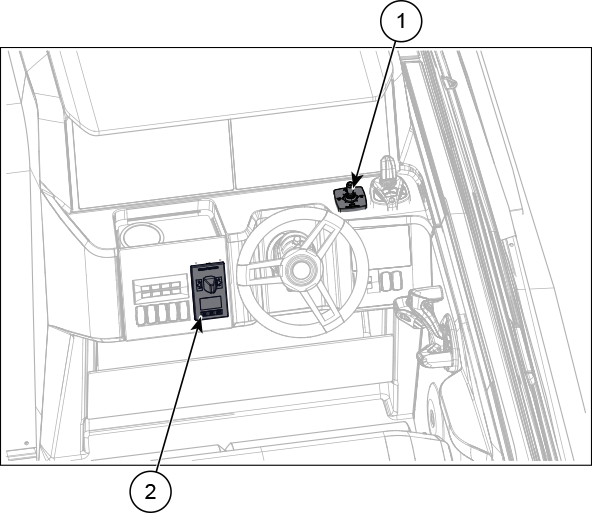

Figur 2. Styrestasjonskontroller når utstyrt med integrert baugpropell
1 | Kontroll for trimplan |
2 | Kontrollpanel for baugpropell |
