9.6.1 Det elektriske utstyrets plasseringer

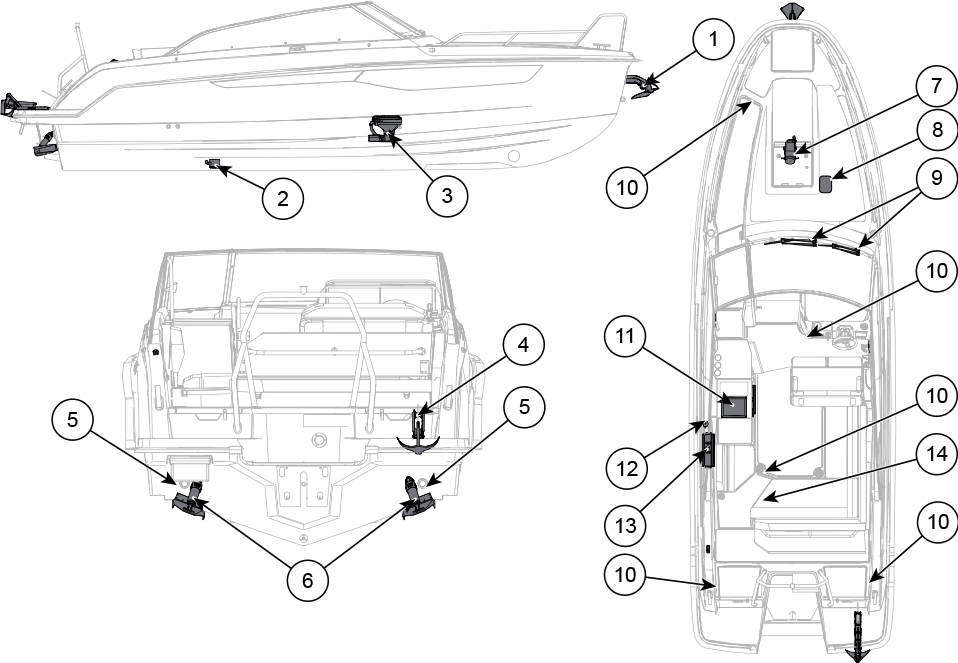

Figur 1. Yamarin 80 DC elektrisk utstyr
1 | Ankervinsj i baug | 8 | Kontrollenhet for baugpropellkraft * |
2 | Lensepumpe | 9 | Vindusviskere |
3 | Toalett | 10 | Dekkslys |
4 | Ankervinsj | 11 | Ovn |
5 | Undervannslys | 12 | Vannpumpe |
6 | Trimror | 13 | Varmeapparat eller kombinert varmeapparat |
7 | Baugpropell, baugpropellbatteri, ekstra strømbrytere | 14 | Hovedbrytere og sikringspanel |
* Tilgjengelig når båten er utstyrt med integrert kontroll av baugpropell.

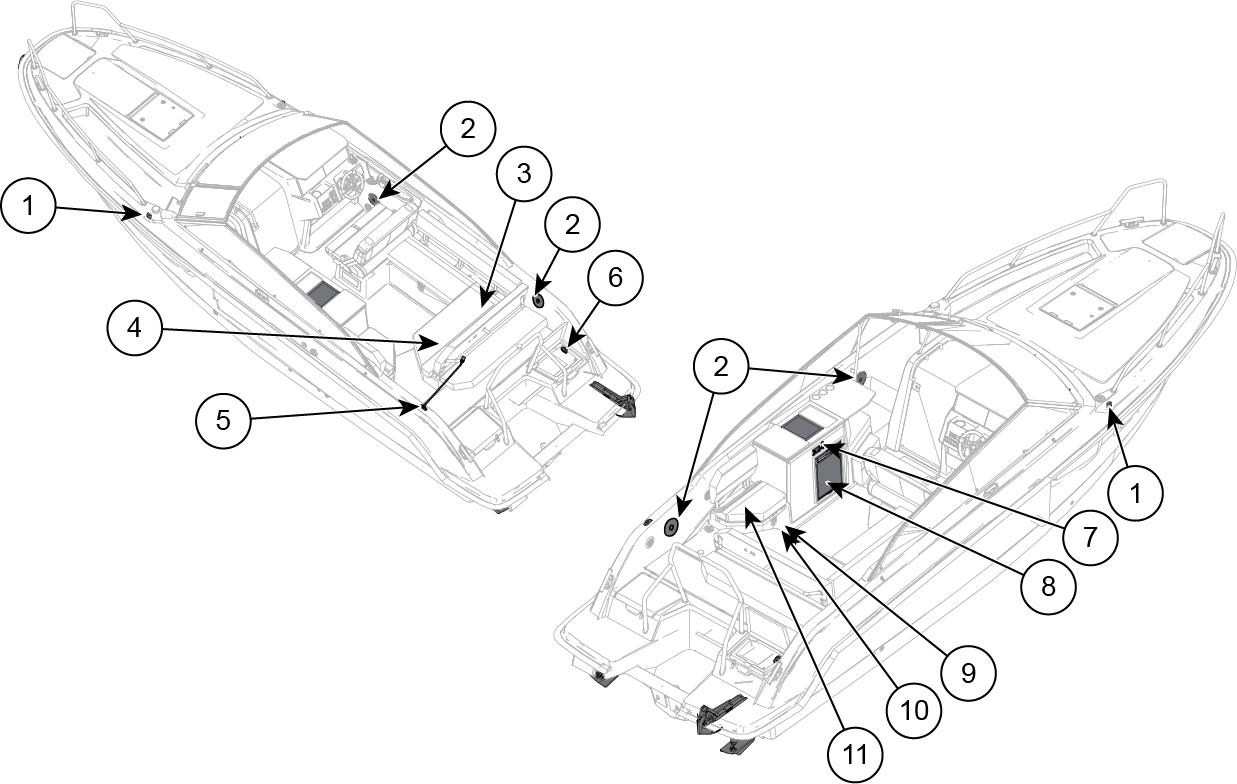

Figur 2. Yamarin 80 DC elektrisk utstyr
1 | Posisjonslanterner | 7 | Strømbryter for kjøleskap |
2 | Høyttalere | 8 | Kjøleskap |
3 | Jordfeilbryter for landstrøm (når båten har klimaanlegg) | 9 | Jordfeilbryter* for landstrøm (når båten er uten klimaanlegg) |
4 | Hovedbryter og sikring for klimaanlegg | 10 | Klimaanleggenhet* |
5 | Lysmast | 11 | Batterilader for klimaanlegg |
6 | Bryggestrøm inntak |
* Tilgjengelig gjennom en serviceluke i midtre kabin

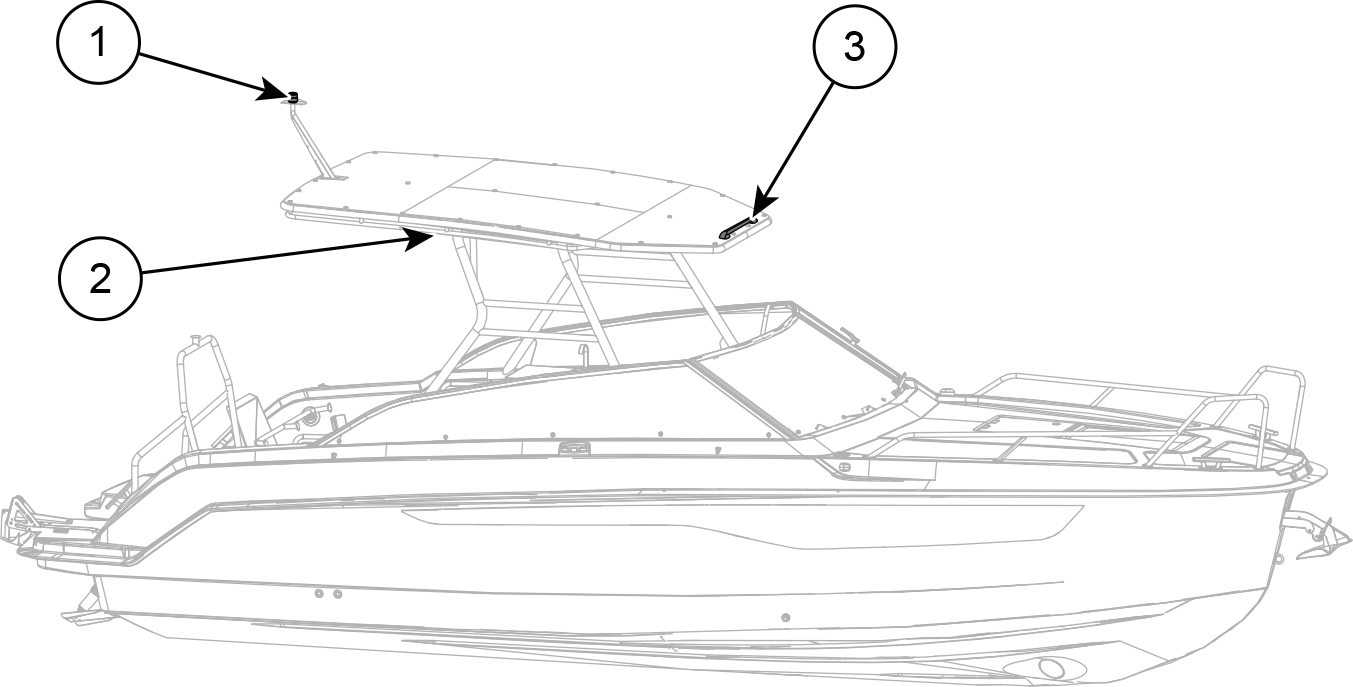

Figur 3. Elektrisk utstyr for ekstrautstyret T-top
1 | Ankerlys | 3 | Dokkinglys som ekstrautstyr |
2 | LED-list |
