9.2.1 Beskrivelser av brytere og sikringer

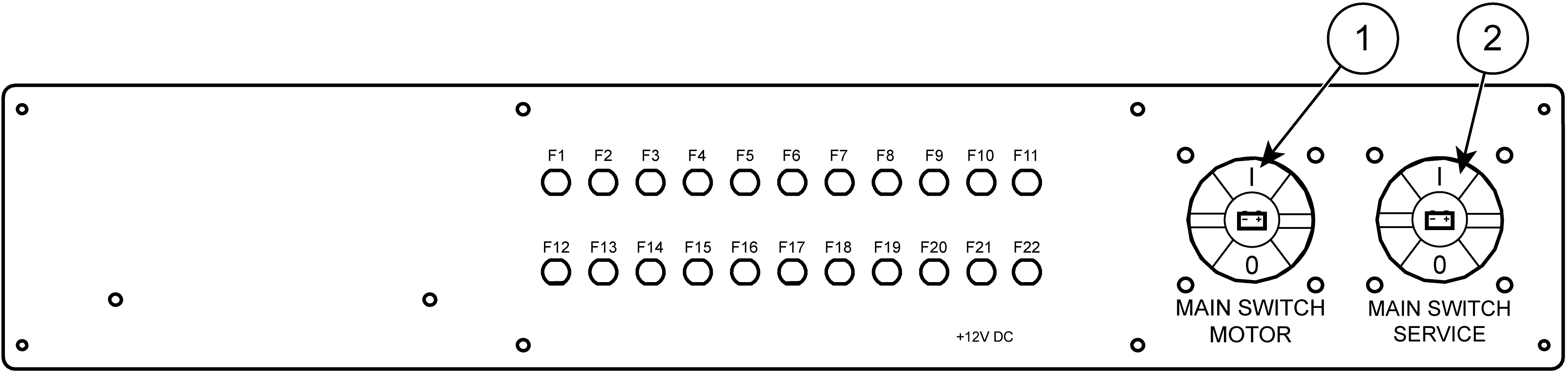

Figur 1. Yamarin 80 DC hovedbrytere og sikringspanel
| 1 |
Hovedbryter motor |
F11 |
Solcellepanel |
15A |
|
| 2 |
Hovedbryter service |
F12 |
Yamarin Q |
10A |
|
| F1 |
Kjøleskap * |
15A |
F13 |
Lensepumpe |
5A |
| F2 |
Varmeapparat * |
15A |
F14 |
Toalettlys |
10A |
| F3 |
Ovn * |
15A |
F15 |
Vindusviskere |
10A |
| F4 |
Vannvarmer * |
15A |
F16 |
Dekkslys |
5A |
| F5 |
Ferskvannspumpe |
10A |
F17 |
Trimklaffer |
20A |
| F6 |
Posisjonslanterner |
10A |
F18 |
Undervannslys |
10A |
| F7 |
Lyd |
20A |
F19 |
Toalett |
25A |
| F8 |
DC-uttak |
15A |
F20 |
Leselys |
10A |
| F9 |
NMEA |
3A |
F21 |
Fishfinder |
10A |
| F10 |
Kabinlys |
10A |
F22 |
Servostyring |
40A |
* Disse sikringene er sikringer av typen på/av, og de fungerer som hovedbryter for det relaterte utstyret.
