6.1.1 Standorte der Steuergeräte

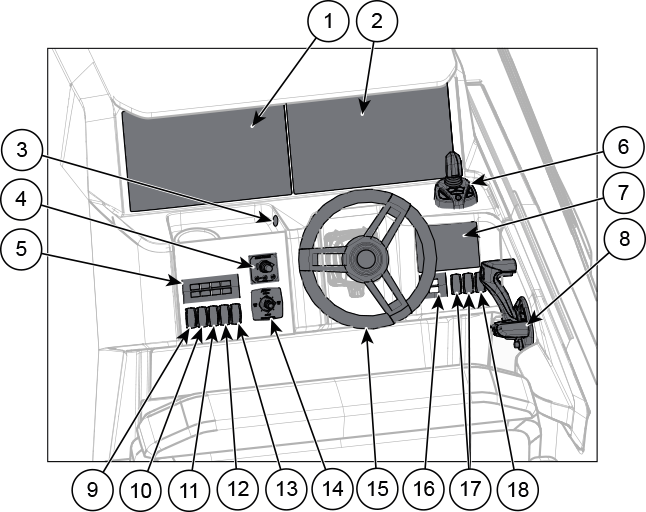

Abbildung 1. Yamarin 80 DC Bedienelemente am Steuerstand
1 | Yamarin Q+ | 10 | Schalter für Bilgenpumpe |
2 | Yamarin Q | 11 | Schalter für Unterwasserbeleuchtung |
3 | USB-Buchse | 12 | Deckenleuchten-Schalter |
4 | Bugstrahlruder-Bedienfeld | 13 | Schalter für die Navigationslichter |
5 | Autopilot-Bedienfeld | 14 | Steuerung der Trimmklappen |
6 | Joystick zum Manövrieren | 15 | Steuerrad |
7 | CL-5 Touchscreen | 16 | Ein-/Aus-Tasten |
8 | Fernbedienung und Not-Aus-Schalter | 17 | Scheibenwischerschalter |
9 | Schalter Wasserpumpe | 18 | Schalter Signalhorn |

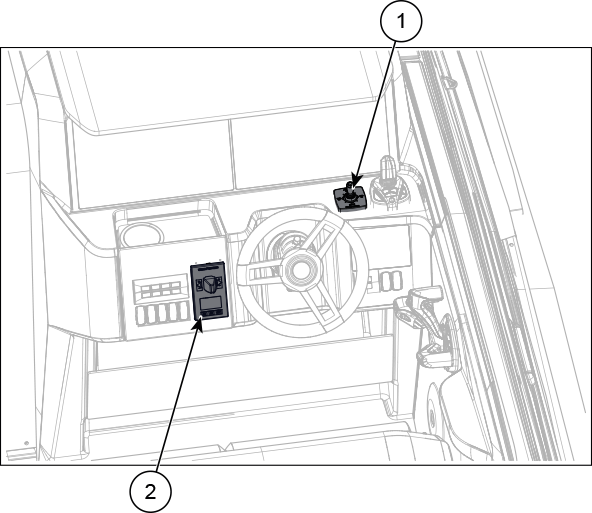

Abbildung 2. Bedienelemente am Steuerstand, wenn mit integriertem Bugstrahlruder ausgestattet
1 | Steuerung der Trimmklappen |
2 | Bugstrahlruder-Bedienfeld |
