10.3 Standorte der Entwässerungstechnik

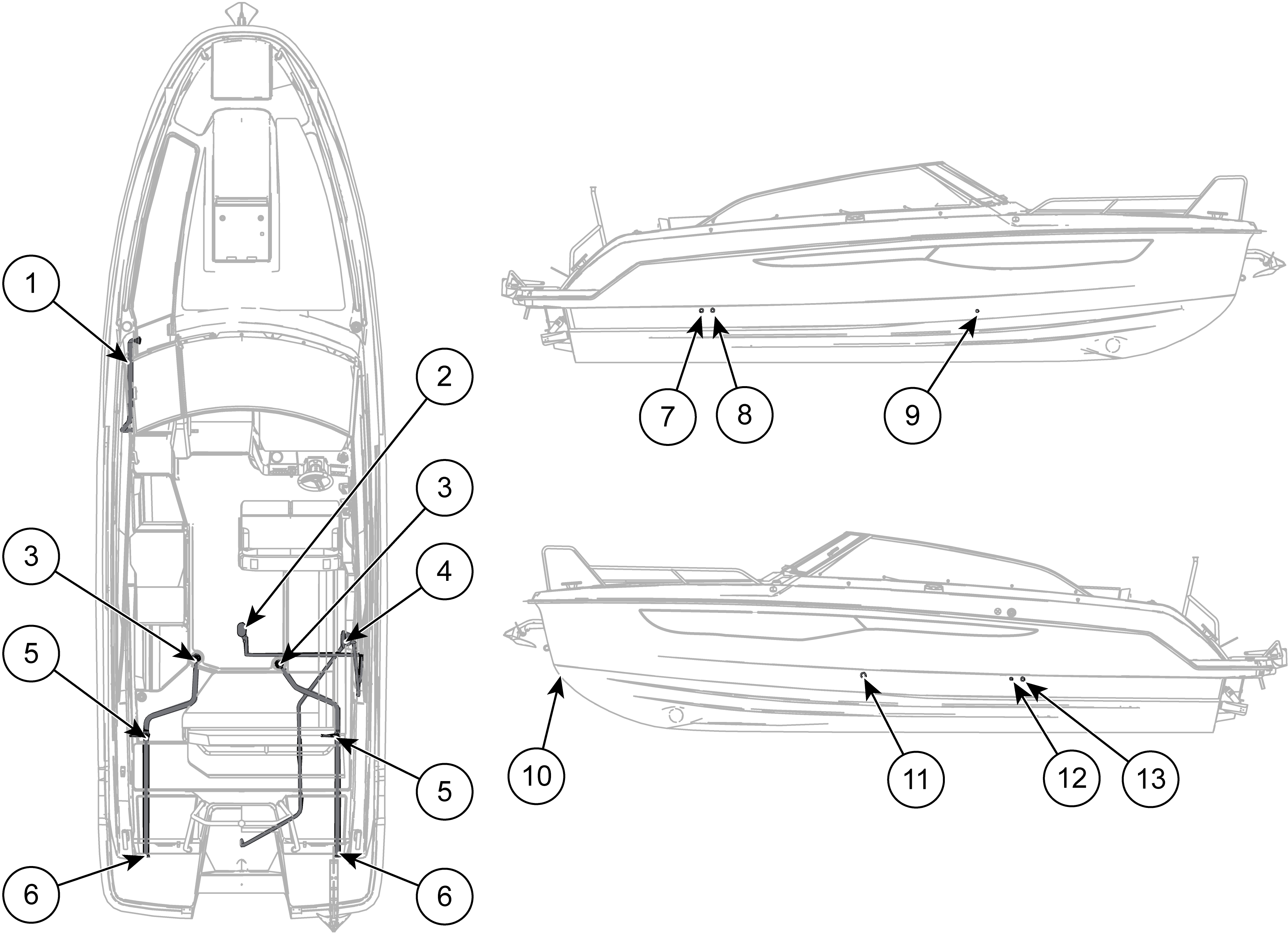

Abbildung 1. Yamarin 80 DC Bilgenpumpen und Entwässerung
1 | Vorderdeck-Entwässerung | 8 | Elektrische Bilgenpumpe durch Anschluss |
2 | Elektrische Bilgenpumpe und Schwimmerschalter | 9 | Toilettenwaschbecken Abfluss durch Anschluss |
3 | Regenwasserablauf durch Anschluss | 10 | Seilbox-Entwässerung durch Anschluss |
4 | Manuelle Bilgenpumpe | 11 | Entwässerung der Vorderdecks durch Anschluss |
5 | Absperrventil für den Regenwasserablauf | 12 | Pantry-Spüle Abfluss durch Anschluss |
6 | Absperrklappe | 13 | Eisbox-Entwässerung durch Anschluss |
7 | Manuelle Bilgepumpe durch Anschluss |
