6.1.1 Emplacement des dispositifs de contrôle

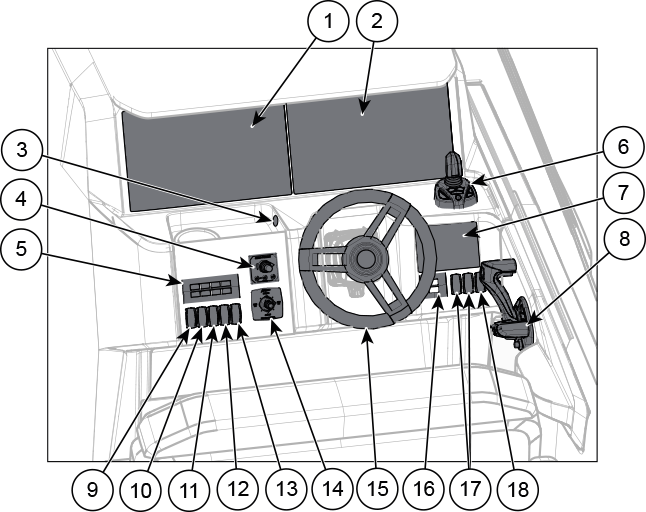

Figure 1. Yamarin 80 DC - Commandes du poste de barre
1 | Yamarin Q+ | 10 | Interrupteur de la pompe de cale |
2 | Yamarin Q | 11 | Interrupteur d'éclairage sous-marin |
3 | Prise USB | 12 | Interrupteur des feux de pont |
4 | Panneau de commande du propulseur d'étrave | 13 | Interrupteur des feux de navigation |
5 | Panneau de commande du pilote automatique | 14 | Contrôleur de flaps |
6 | Joystick de manœuvre | 15 | Volant |
7 | Écran tactile CL-5 | 16 | Boutons d'alimentation et de démarrage |
8 | Télécommande et interrupteur d'arrêt d'urgence | 17 | Commutateur d'essuie-glace |
9 | Interrupteur de la pompe à eau | 18 | Interrupteur de l'avertisseur sonore |

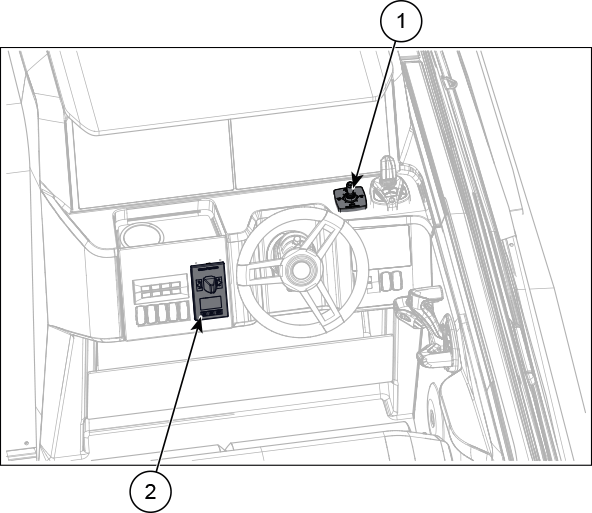

Figure 2. Commandes du poste de barre en cas de propulseur d'étrave intégré
1 | Contrôleur de flaps |
2 | Panneau de commande du propulseur d'étrave |
