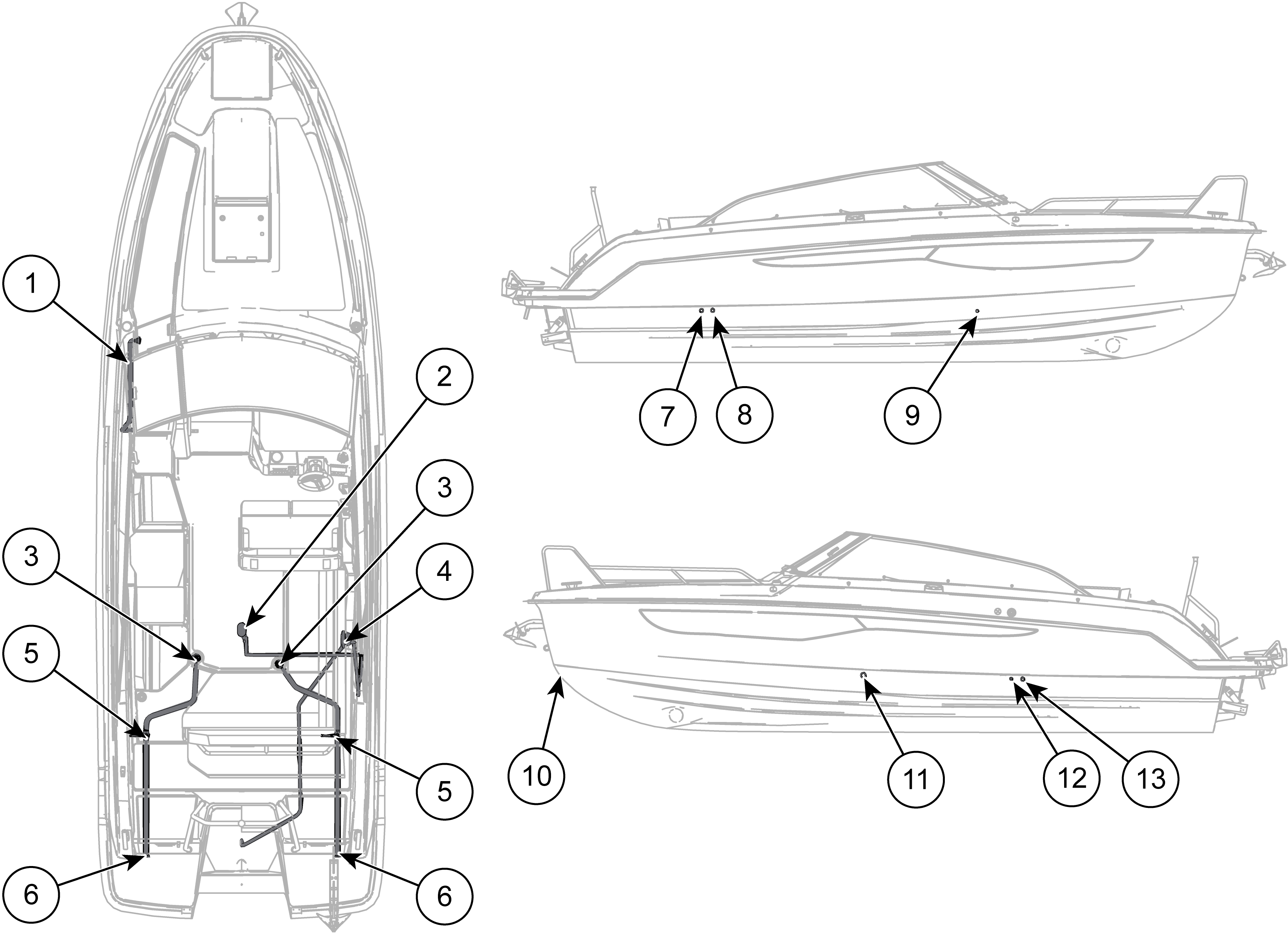

10.3 Emplacement des équipements de vidange

1

Vidange du pont avant

8

Pompe électrique de cale à travers le raccord

2

Pompe électrique de cale et interrupteur à flotteur

9

Évacuation de l'évier des toilettes par le biais d'un raccord

3

Évacuation de l'eau de pluie par le raccord

10

Vidange de la boîte à corde par le raccord

4

Pompe manuelle de cale

11

Vidange du pont avant par le biais d'un raccord

5

Robinet d'arrêt d'évacuation des eaux de pluie

12

Évacuation de l'évier du garde-manger par le biais d'un raccord

6

Volet d'obturation

13

Vidange de la boîte à glace par le raccord

7

Pompe manuelle de cale à travers le raccord
