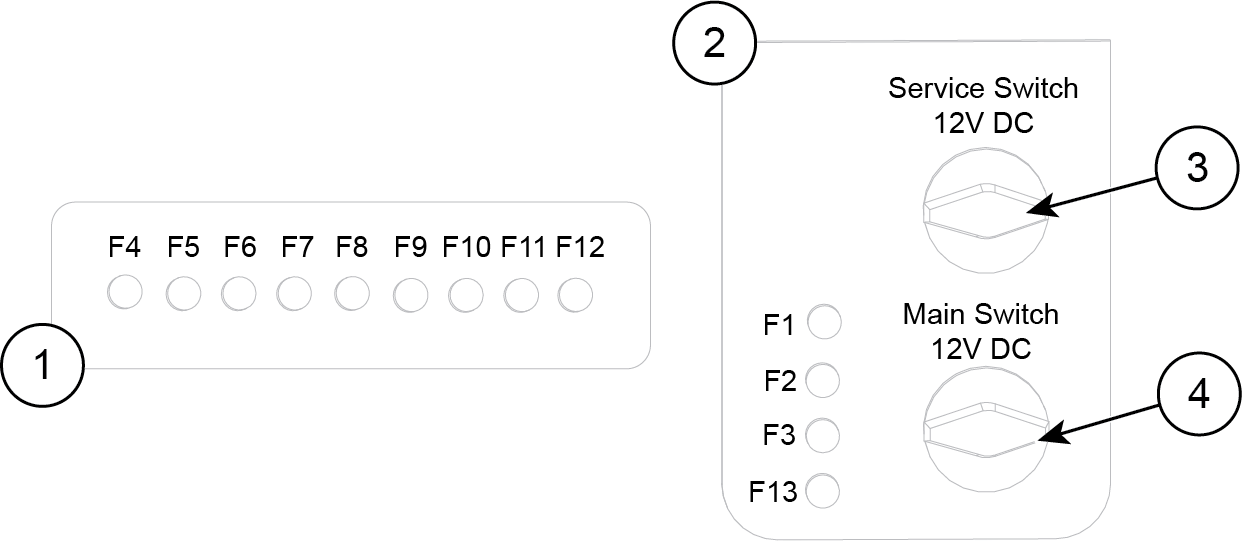

9.2.1 Description des interrupteurs et des fusibles

1

Panneau supplémentaire de fusibles

F6

Prise 12 V

15 A

2

Interrupteur principal et panneau de fusibles

F7

Utilisation manuelle de la pompe de cale

10 A

3

Interrupteur principal de service

F8

Essuie-glaces

10 A

4

Interrupteur principal du moteur

F9

Extra

10 A

F1

Pompe de cale

10 A

F10

NMEA

3 A

F2

Fusible principal

30 A

F11

Fishfinder

10 A

F3

Réfrigérateur

15 A

F12

Extra

10 A

F4

Flaps

25 A

F13

Yamarin Q

5 A

F5

Feux

5 A
